Меня зовут Андрей Подшивалов. Более 15 лет я работаю частным электриком, ранее работал в ДТЭК, а сегодня занимаюсь подбором и внедрением решений по автоматизации и силовой коммутации. За это время я установил десятки твердотельных реле — от компактных SSR-10DA до трёхфазных TTR для промышленного оборудования. Ниже разберём, что такое твердотельное реле, где применяется, как устроено, какие бывают виды (AC-AC, DC-AC, DC-DC), чем отличается Zero Cross от фазового управления и какие ошибки чаще всего приводят к выходу SSR из строя.
| Параметр | Типовые значения | Комментарий |
|---|---|---|
| Типы | SSR (1-ф), TTR (3-ф), DC-AC, AC-AC, DC-DC | Однофазные и трёхфазные версии |
| Управление | 3–32V DC, 80–250V AC, 4–20мА, 0–10V, VA | TTL/CMOS совместимые входы |
| Нагрузка | 24–380V AC, 90–480V AC (H), 5–60V DC | Зависит от исполнения |
| Номинальный ток | 5A, 10A, 25A, 40A, 50A, 75A | Без радиатора реальный ток ниже |
| Падение напряжения | ≈1.6–2V | Вызывает нагрев |
| Перегрузка | 10×In на 10мс (AC), 3×In (DC) | Автомат может не успеть сработать |
| Ток утечки | 3–10мА (AC), 0.8мА (DC) | Мигание LED возможно |
| Время отклика | <10мс (AC), ~1мс (DC) | Зависит от типа |
| Диапазон температур | -20…+80°C | При повышении ток снижается |
Что такое твердотельное реле и где применяется
Твердотельное реле (SSR — Solid State Relay, ТТР) — это электронное коммутационное устройство без механических контактов. В отличие от электромагнитного реле, в нём нет катушки и подвижной контактной группы. Коммутация осуществляется полупроводниковыми ключами: симисторами, тиристорами (SCR), MOSFET или IGBT.
Основные области применения:
- Управление ТЭНами, электрокотлами, печами
- HVAC системы
- Автоматизация производства
- Регуляторы мощности
- Освещение и диммирование
- PLC и Arduino проекты

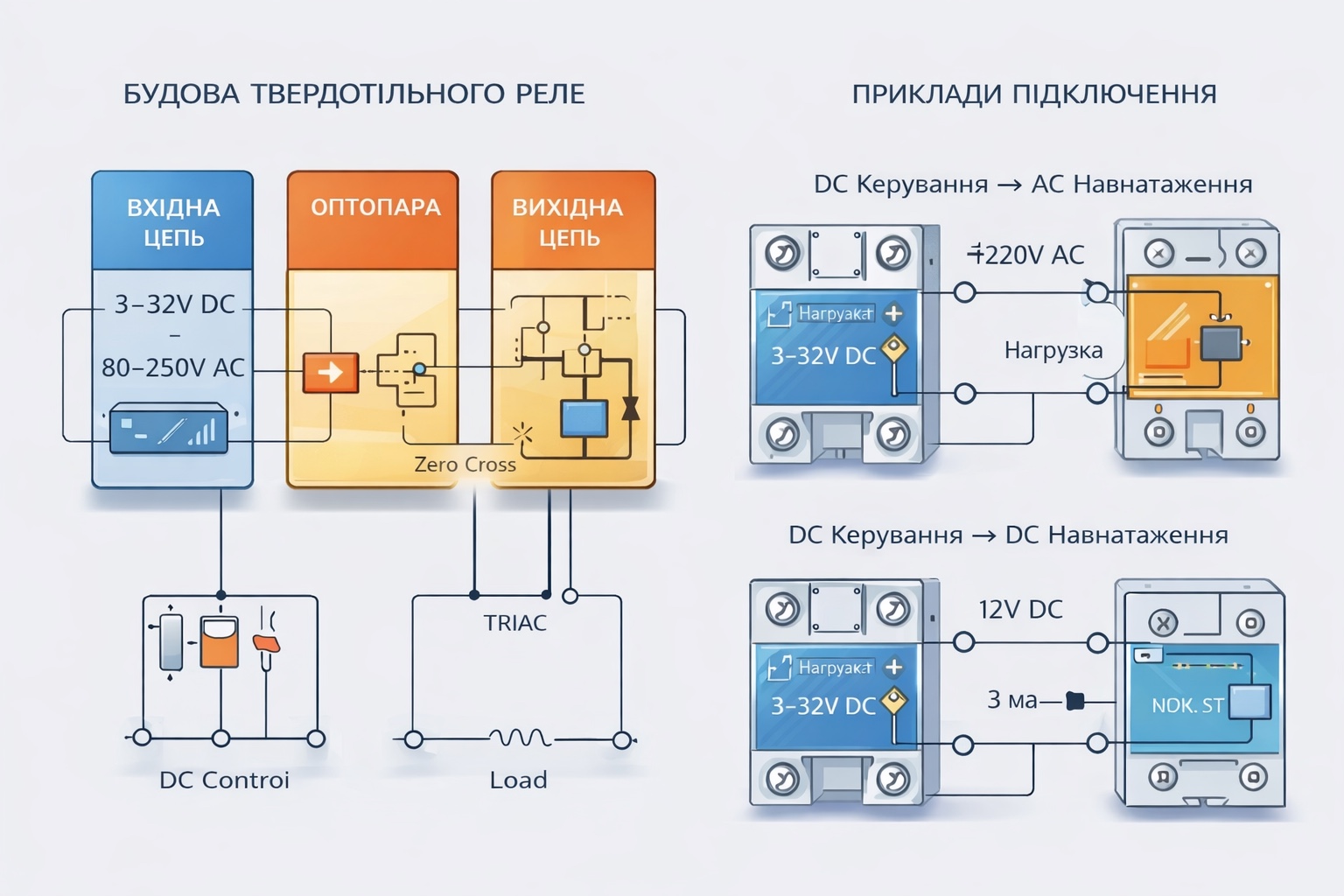

Устройство твердотельного реле
Любое SSR состоит из трёх узлов:
1. Входная цепь. Управляющее напряжение 3–32V DC, 80–250V AC, 4–20мА или 0–10V. Через оптопару обеспечивается гальваническая развязка.
2. Драйверная цепь. Формирует управляющий импульс для силового ключа, может включать Zero Cross Circuit (ZCC).
3. Выходная цепь. Силовой элемент: симистор (AC), MOSFET (DC), IGBT. Именно здесь происходит коммутация нагрузки.
Принцип работы твердотельного реле
Принцип работы основан на переключающем действии полупроводников и изолирующем действии оптопары. При подаче управляющего сигнала светодиод оптопары загорается, активируя фототранзистор, который включает силовой ключ.
Существует два основных режима коммутации:
Zero Cross — включение при переходе напряжения через ноль. Минимизирует пусковые токи и помехи.
Random Turn-On — мгновенное включение по управляющему сигналу.
Фазовое управление (VA, LA, VD) — регулировка мощности по принципу диммера.
Твердотельное реле на 220 В и 12В
Самые популярные модели:

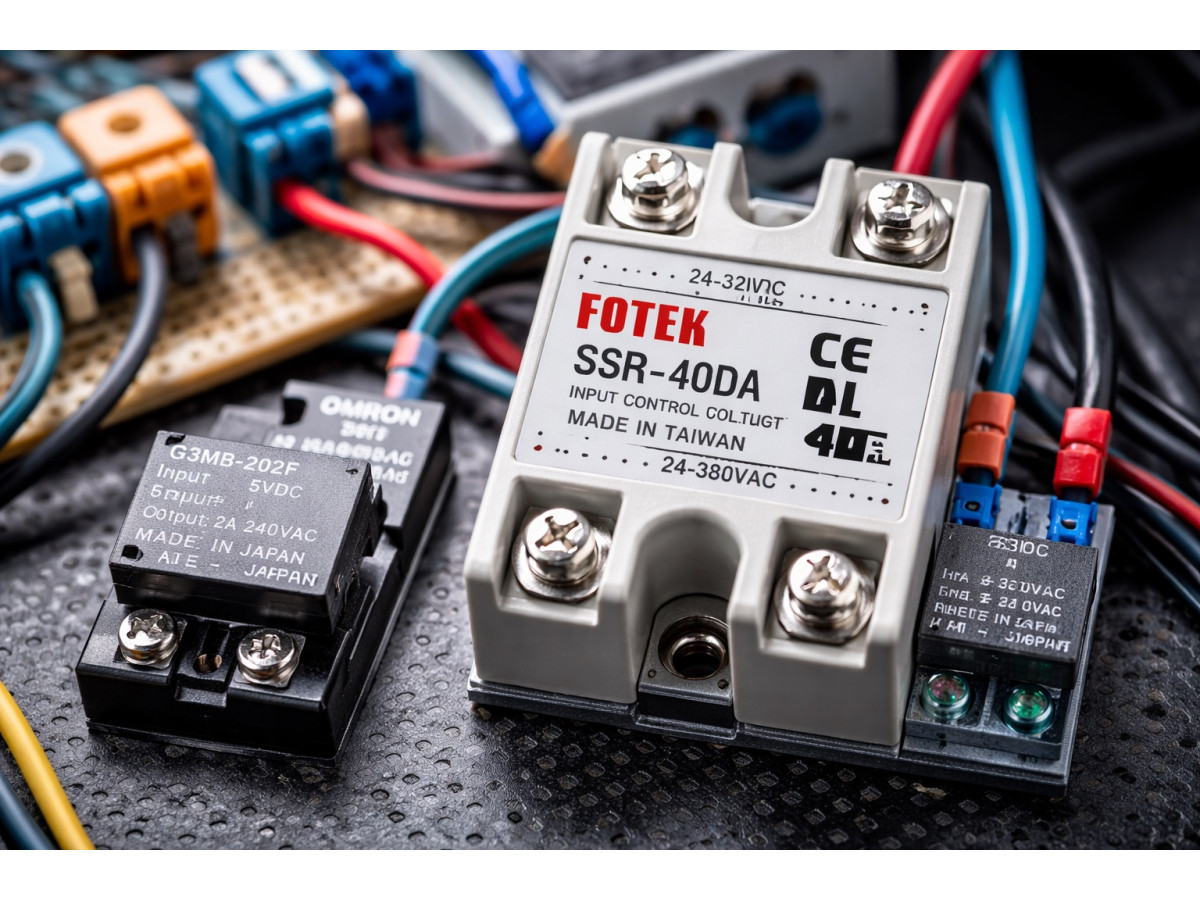

SSR-10DA, SSR-25DA, SSR-40DA — управление 3–32V DC, нагрузка 24–380V AC.
SSR-10AA, SSR-25AA — управление 80–250V AC, нагрузка AC.
SSR-05DD, SSR-10DD — DC-DC, нагрузка 5–60V DC.
Например, SSR-25DA: номинал 25A, но без радиатора безопасно использовать не более 10–15A.
Твердотельное реле постоянного тока (DC-DC)
DC-DC SSR работают на MOSFET или IGBT. Отличаются:
- Малым временем отклика (~1мс)
- Низким током утечки (~0.8мА)
- Перегрузочной способностью 3×In
Используются в аккумуляторных системах, солнечной энергетике, DC-цепях автоматики.
Твердотельное реле на три фазы (TTR)
TTR — трёхфазные версии SSR. Применяются в промышленности для управления трёхфазными ТЭНами, печами, нагревателями. Перегрузочная способность обычно 10×In на 10мс.

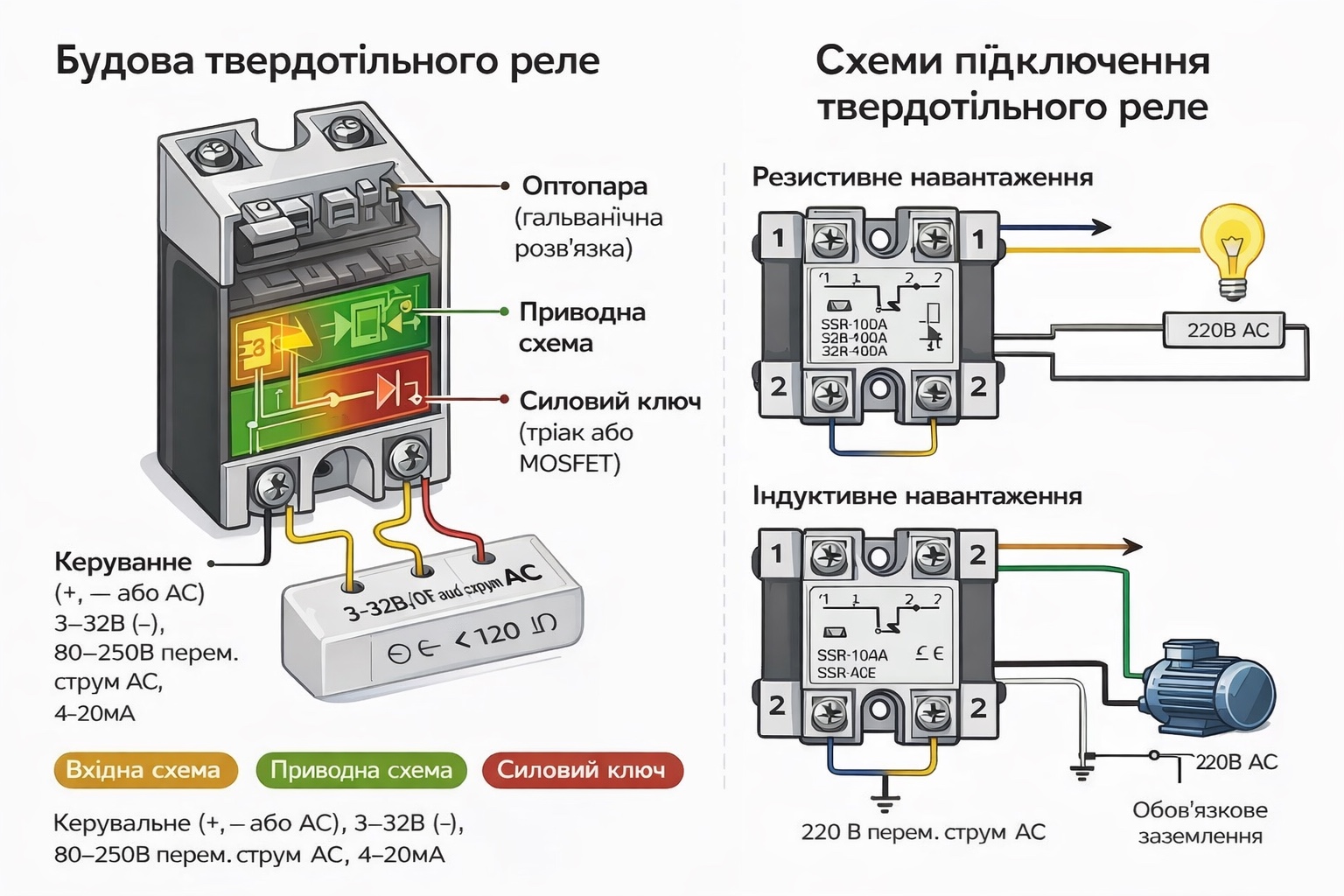

Схема, внутрянка, подключение
Схема подключения аналогична обычному реле — в разрыв нагрузки. Управление подаётся на входные клеммы (+/- или AC).
Важно учитывать:
- Правильную полярность (для DC)
- Тип нагрузки (резистивная, индуктивная)
- Наличие радиатора
- Минимальный ток нагрузки
Тепловой режим — главный фактор надёжности
Падение напряжения ≈1.6–2V.
Формула тепловыделения:
P = U × I
Пример: 2V × 20A = 40Вт тепла.
Без радиатора температура корпуса может превышать 90°C. При 2кВт нагрузке SSR-25DA без радиатора быстро перегревается.
Таблица характеристик SSR и TTR
| Тип | Модели | Управление | Нагрузка | Ток | Перегрузка | Утечка |
|---|---|---|---|---|---|---|
| DC-AC | SSR-10DA, 25DA, 40DA | 3–32V DC | 24–380V AC | 10–75A | 10×In | 3–6мА |
| AC-AC | SSR-10AA, 25AA | 80–250V AC | 90–480V AC | 10–40A | 10×In | 3мА |
| DC-DC | SSR-05DD, 10DD | 3–32V DC | 5–60V DC | 5–10A | 3×In | 0.8мА |
Плюсы и минусы
Плюсы:
- Бесшумность
- До 10 млрд циклов
- Быстродействие
- Нет искрения
- Подходит для взрывоопасных зон
Минусы:
- Нагрев
- Ток утечки
- Чувствительность к импульсным перенапряжениям
- Боится КЗ
- Часто пробивается «в короткое»
Заключение
Твердотельное реле — это современный коммутационный аппарат для автоматизации, HVAC и управления ТЭНами. SSR, TTR, DC-AC, AC-AC, DC-DC — все эти разновидности решают конкретные задачи. Но важно понимать: номинал на корпусе — это не реальная рабочая мощность без охлаждения. Главный враг SSR — перегрев и пусковые токи. При правильном подборе, радиаторе и защите от перенапряжений твердотельное реле служит значительно дольше электромеханического аналога.
