Монтажная коробка — мелочь, от которой зависит безопасность соединений и удобство ремонта. Неправильный размер заставляет запихивать клеммы силой, неподходящая степень защиты пускает влагу к контактам. Разбираем, как выбрать коробку под задачу, стену и условия.
Коротко:
- Установочные коробки — под розетки и выключатели, распределительные — под соединения проводов.
- Тип коробки зависит от стены: бетон и кирпич, гипсокартон, дерево.
- Сухие комнаты — IP20–IP40, ванная и гараж — от IP44, улица — IP54–IP65.
- Размер берите с запасом под клеммы и 10–15 см провода.
- Крышка коробки должна оставаться доступной.
Виды монтажных коробок
| Вид | Назначение | Особенности |
|---|---|---|
| Установочные (подрозетники) | Монтаж розеток, выключателей, датчиков | Круглые Ø60–68 мм, одиночные или блочные |
| Распределительные для скрытой проводки | Соединение проводов в стене | Устанавливаются заподлицо со стеной, с крышкой |
| Распределительные накладные | Открытая проводка, технические помещения | Монтаж на поверхность, часто с уплотнителем и вводами |
| Влагостойкие IP55–IP65 | Улица, подвал, гараж, насосная | Герметичные крышки, мембранные вводы или сальники |
Тип стены

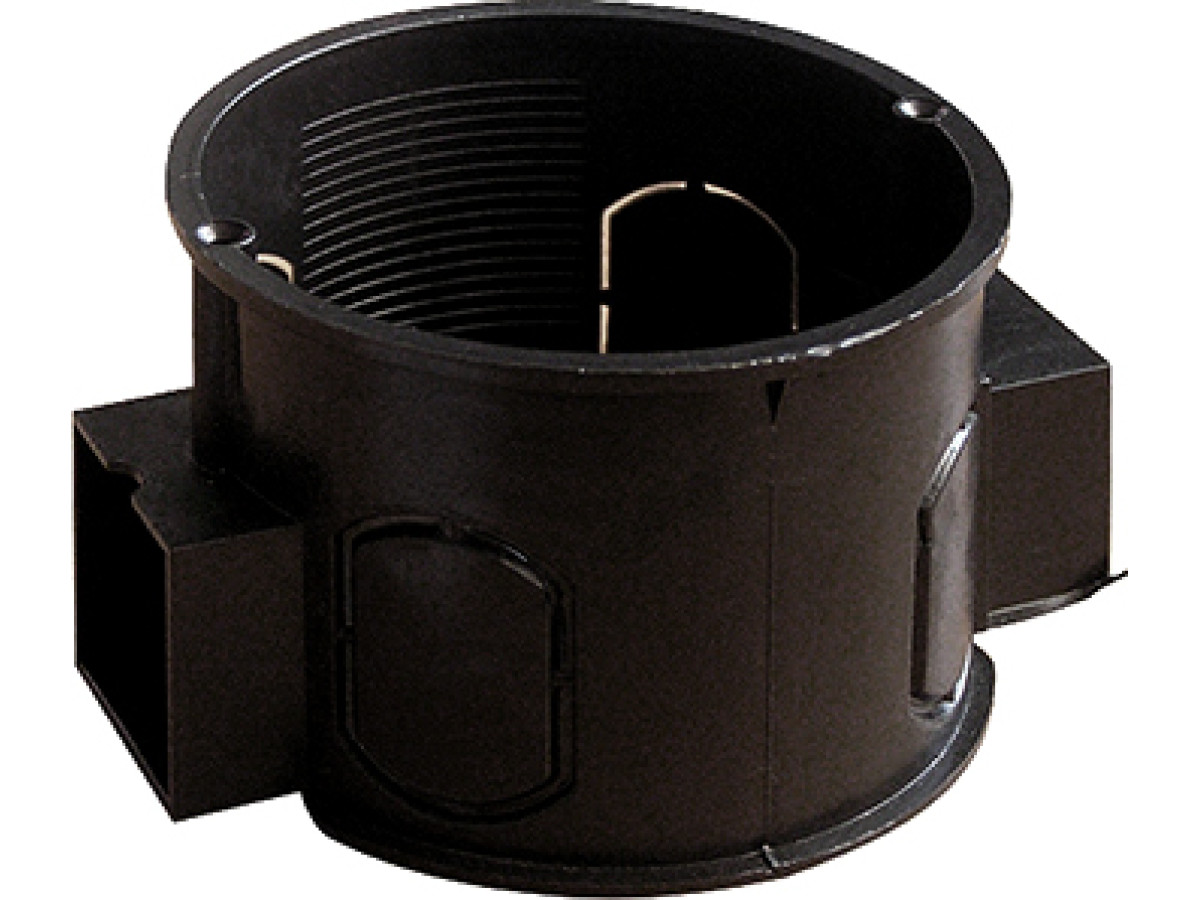

- Бетон и кирпич. Коробку вклеивают в высверленное гнездо на гипс или монтажную смесь. Блочные подрозетники соединяются между собой для рамок на 2–5 постов.
- Гипсокартон. Нужны коробки с прижимными «лапками», которые фиксируют коробку в листе.
- Деревянные стены. Используют коробки из негорючих материалов или металлические, а проводку прокладывают в защитных трубах.
Степень защиты IP
| Помещение | Рекомендуемый IP |
|---|---|
| Жилые комнаты, коридор | IP20–IP40 |
| Кухня (вне зоны мойки) | IP20–IP40 |
| Ванная, санузел, прачечная | IP44 и выше |
| Гараж, подвал, чердак | IP44–IP55 |
| Улица, фасад, насос в колодце | IP54–IP65 |
Как выбрать размер
В коробке должны свободно разместиться все клеммы и запас провода. Тесная коробка — это перегнутые жилы, вырванные из клемм проводники и перегрев.
| Задача | Ориентировочный размер |
|---|---|
| Розетка или выключатель | Подрозетник Ø60–68 мм, глубина 40–45 мм |
| Розетка с соединением проводов позади | Глубокий подрозетник от 60 мм |
| Ответвление 2–3 линий | 80×80 или 85×85 мм, глубина 40–50 мм |
| Распределение 4–6 линий | 100×100×50 мм |
| Много линий, клеммные колодки, улица | 150×110×70 мм и больше |
Соединения в коробке делают клеммами, а не скрутками под изолентой — как их выбрать, рассказываем в гайде как выбрать клеммы для соединения проводов.
Где размещать коробки
- Распределительные коробки обычно ставят под потолком, на трассе горизонтальных линий, чтобы их было легко найти.
- Кабель между коробками и розетками ведут вертикально и горизонтально, без диагоналей — так его не повредят при сверлении.
- Крышка остается доступной: ее можно закрасить или заклеить обоями, но не заштукатуривать.
- На улице кабели заводят снизу через гермовводы — так вода не стекает внутрь по кабелю.
Как правильно прокладывать кабельные трассы между коробками, мы разобрали в статье монтаж кабельных трасс: 12 типичных ошибок.
Типичные ошибки
- Замурованные наглухо распределительные коробки.
- Коробка для скрытой проводки на улице или в мокрой зоне.
- Слишком маленькая коробка: клеммы сжаты, провода перегнуты.
- Кабели, заведенные сверху в уличную коробку без сальников.
- Обычные пластиковые коробки в деревянных стенах.
Что выбрать в каталоге Электро-НВА
В разделе монтажные коробки есть подрозетники, распределительные коробки для скрытой и открытой проводки и влагостойкие модели до IP65, отдельно — коробки в бетон и кирпич и коробки монтажные UEC. Для ввода кабеля в коробки на улице — гермовводы, для более крупных узлов — корпуса и боксы.
Частые вопросы
Чем подрозетник отличается от распределительной коробки?
Подрозетник (установочная коробка) предназначен для монтажа розетки или выключателя. Распределительная коробка — для соединения проводов и ответвлений линий, механизмов в ней нет.
Какая глубина подрозетника нужна?
Стандартная — 40–45 мм. Более глубокие коробки (60 мм и больше) удобны, когда в подрозетнике есть соединения проводов или розетка с дополнительными модулями.
Можно ли замуровать распределительную коробку в стену?
Коробку можно установить заподлицо со стеной, но крышка должна оставаться доступной. Заштукатуренные наглухо соединения — нарушение правил и проблема при ремонте.
Какую коробку брать для улицы?
Со степенью защиты не ниже IP54, а лучше IP65, стойкую к ультрафиолету, с гермовводами для кабелей.
Сколько провода оставлять в коробке?
Обычно 10–15 см от места ввода: этого хватает, чтобы перезачистить жилу и переделать соединение.
