Термоусадочная трубка изолирует соединения, защищает наконечники, маркирует проводники и герметизирует скрутки от влаги. Но чтобы она сработала, нужно правильно выбрать диаметр и тип и равномерно ее прогреть. Разбираем все по шагам.
Коротко:
- Маркировка D/d: диаметр до усадки / после полной усадки.
- D должен быть больше самого толстого места, d — меньше самого тонкого.
- Коэффициент 2:1 — универсальный, 3:1 и 4:1 — для перепадов диаметра.
- На улице и в земле — только трубка с клеевым слоем.
- Усаживайте феном от середины к краям.
Как читать маркировку
На термоусадке указывают два диаметра, например 10/5. Первое число — внутренний диаметр в состоянии поставки: на объект какого размера трубка налезет. Второе — минимальный диаметр после полной усадки: меньше она не сожмется. Отношение этих чисел — коэффициент усадки:
- 2:1 — самый распространенный вариант для изоляции проводов, паяных соединений, маркировки.
- 3:1 и 4:1 — для объектов со значительным перепадом диаметра: наконечник на кабеле, разъем, соединительная гильза.
Как выбрать диаметр
Правило простое: диаметр до усадки должен быть на 20–30% больше самой толстой части объекта, чтобы трубка свободно налезла. Диаметр после усадки должен быть меньше самой тонкой части, чтобы трубка плотно ее обжала.
| Диаметр объекта | Трубка 2:1 | Трубка 3:1 с клеем |
|---|---|---|
| 2–3 мм | 4/2 | 6/2 |
| 3–4 мм | 5/2,5 | 9/3 |
| 4–5 мм | 6/3 | 9/3 |
| 6–8 мм | 10/5 | 12/4 |
| 8–10 мм | 12/6 | 16/5 |
| 10–13 мм | 16/8 | 16/5 или 22/6 |
| 13–17 мм | 20/10 | 22/6 |
| 17–22 мм | 25/12,5 | 33/8 |
Таблица ориентировочная: для объекта сложной формы измеряйте самое толстое и самое тонкое место отдельно.
Виды термоусадки
| Тип | Особенности | Где применяют |
|---|---|---|
| Тонкостенная без клея | Эластичная, недорогая, много цветов | Изоляция проводов, паяных соединений, маркировка |
| С клеевым слоем | Клей плавится и герметизирует соединение | Улица, земля, подвалы, автомобиль, насосы |
| Толстостенная | Высокая механическая прочность | Соединения силовых кабелей, защита от истирания |
| Высоковольтная | Рассчитана на напряжение до 10–35 кВ | Кабельные муфты и наконечники среднего напряжения |
| Термоусаживаемая лента | Наматывается, а затем прогревается | Ремонт изоляции без разборки соединения |

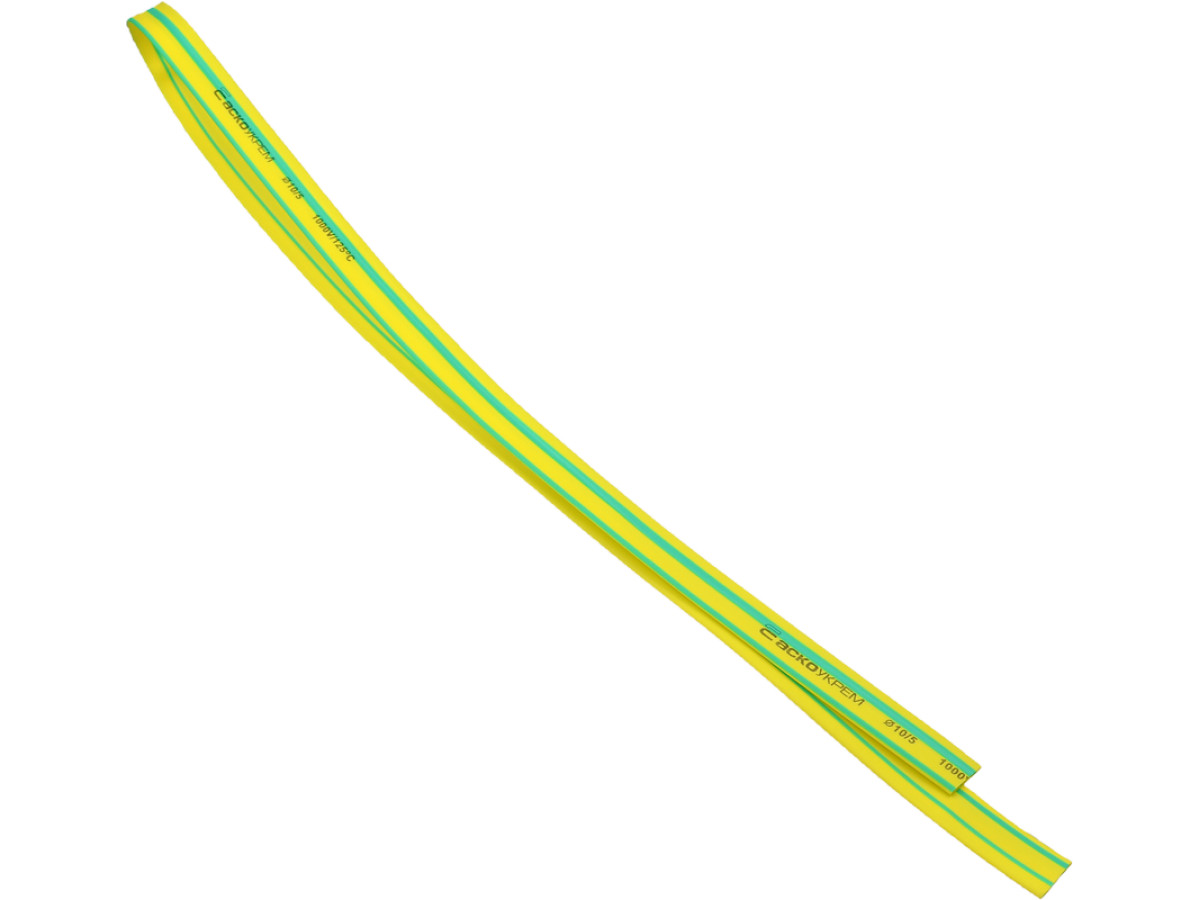

Желто-зеленая трубка обозначает защитный проводник PE, цветные — фазы. Для маркировки в щите также используют кабельную маркировку.
Как правильно усадить: пошаговая инструкция
- Отрежьте трубку с запасом. При усадке она немного укорачивается, а на изоляцию с каждой стороны должна заходить минимум на 10–20 мм.
- Наденьте трубку до соединения. Самая частая ошибка — спаять или обжать провод и вспомнить о термоусадке потом.
- Очистите и обезжирьте поверхность, особенно для трубок с клеем.
- Выполните соединение: пайку, обжим гильзой или наконечником. Как правильно опрессовать наконечник, рассказываем в гайде как опрессовать кабельный наконечник.
- Расположите трубку по центру соединения.
- Прогрейте от середины к краям, равномерно вращая фен вокруг трубки. Так воздух выходит наружу и не остается пузырей. Для трубки с клеем грейте, пока клей не появится по краям.
- Дайте остыть, не сгибая и не двигая соединение.
Самый удобный инструмент — технический фен с регулировкой температуры. Открытое пламя зажигалки легко прожигает стенку и оставляет копоть, поэтому подходит разве что для мелкого разового ремонта.
Типичные ошибки
- Трубка не надета до пайки или обжима.
- Слишком большой диаметр: после усадки трубка болтается и не защищает от влаги.
- Перегрев: трубка темнеет, трескается или становится хрупкой.
- Трубка без клея на уличном соединении: влага затекает под нее.
- Короткая трубка, которая не заходит на изоляцию.
Что выбрать в каталоге Электро-НВА
В разделе термоусадка есть стандартная термоусадка без клея всех популярных диаметров и цветов и термоусадка с клеевым слоем. Среди брендов — E.NEXT, Takel, АСКО-УКРЕМ.
Частые вопросы
Что означает 10/5 на термоусадке?
Первое число — внутренний диаметр до усадки, второе — минимальный диаметр после полной усадки. Трубка 10/5 налезает на объект до ~9 мм и плотно обжимает все, что толще 5 мм.
Чем усаживать термоусадку?
Лучше всего — техническим феном: он греет равномерно и не оставляет копоти. Зажигалка подходит разве что для разового ремонта мелких трубок. Большие толстостенные муфты усаживают горелкой, но очень осторожно.
Когда нужна термоусадка с клеем?
Для соединений на улице, в земле, во влажных помещениях и на транспорте. Клей расплавляется при нагреве и герметизирует соединение от влаги.
Уменьшается ли трубка в длину?
Да, обычно на несколько процентов. Поэтому отрезайте ее с запасом и заводите на изоляцию с обеих сторон минимум на 10–20 мм.
Можно ли заменить термоусадку изолентой?
Для временного ремонта — да. Но изолента со временем отклеивается, а термоусадка плотно обжимает соединение и лучше защищает от влаги и механических повреждений.
