От качества опрессовки наконечника зависит, будет ли контакт холодным через десять лет или начнет греться уже через несколько месяцев. Разбираем, как выбрать наконечник под кабель и болт, каким инструментом его обжимать и как проверить результат.
Коротко:
- Наконечник подбирают точно под сечение жилы и диаметр болта.
- Гибкие многопроволочные проводники в винтовых клеммах — только с НШВИ.
- Обжимают пресс-клещами с матрицей под сечение, не плоскогубцами.
- Термоусадку надевают до опрессовки.
- Алюминий — через наконечники ТА или ТАМ и контактную пасту.
Какие бывают наконечники
| Тип | Назначение |
|---|---|
| ТМ, ТМЛ (медные, луженые) | Силовые кабели от 1,5 до 240 мм² под болтовое соединение |
| ТА (алюминиевые) | Алюминиевые жилы на алюминиевых шинах |
| ТАМ (медно-алюминиевые) | Алюминиевая жила на медной шине или клемме |
| НШВИ (втулочные) | Гибкие проводники в винтовых и пружинных клеммах автоматов, реле, клеммников |
| Кольцевые и вилочные изолированные | Проводники малого сечения под винт |
| Штыревые | Подключение в клеммы, рассчитанные на штырь |
| Гильзы соединительные | Соединение двух жил между собой |
Как прочитать маркировку

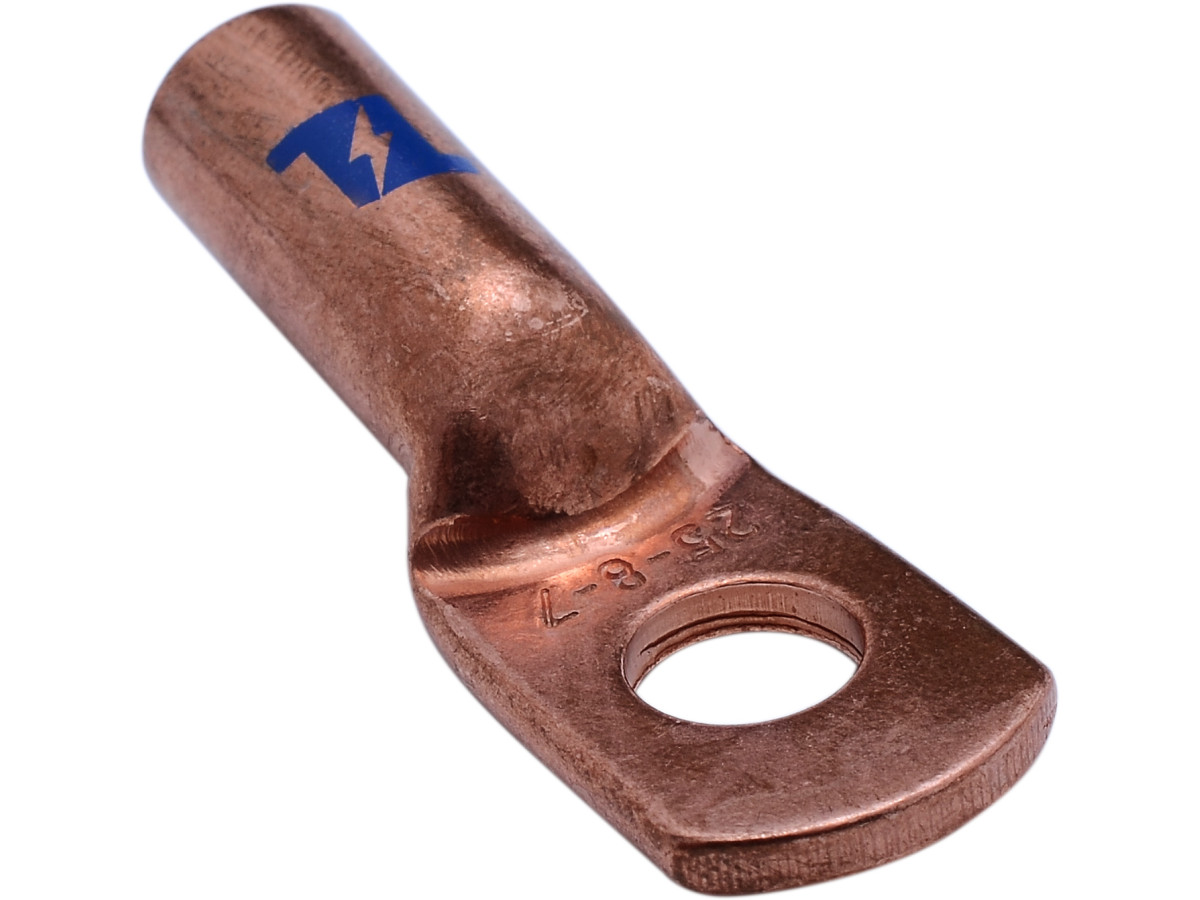

У наконечника ТМ 16-8-6 первое число — сечение жилы (16 мм²), второе — диаметр отверстия под болт (М8), третье — внутренний диаметр трубки. Для импортных серий часто пишут два числа, например 25-8: сечение и болт. У НШВИ маркировка вида E 1.5/8 означает сечение 1,5 мм² и длину металлической втулки 8 мм.
Наконечник должен точно соответствовать сечению. Если трубка больше, жила в ней «болтается», и опрессовка не дает плотного контакта. Добавлять проволочки, чтобы заполнить зазор, — плохая практика.
Чем опрессовывать
| Сечение | Наконечники | Инструмент |
|---|---|---|
| 0,25–10 (16) мм² | НШВИ, изолированные кольцевые и вилочные | Клещи для втулочных наконечников с квадратным или трапециевидным профилем |
| 4–35 мм² | ТМ, ТМЛ, ТАМ | Механические пресс-клещи с шестигранными матрицами |
| 35–240 мм² | ТМ, ТМЛ, ТАМ, гильзы | Гидравлические пресс-клещи или электрогидравлический пресс |
Шестигранный обжим равномерно сжимает жилу со всех сторон и считается самым надежным для силовых наконечников. Матрица должна соответствовать сечению наконечника.
Пошаговая инструкция
- Отрежьте кабель ровно, без смятия жилы.
- Снимите изоляцию на длину трубки наконечника плюс 1–2 мм. Для НШВИ — на длину металлической втулки. Не надрезайте проволочки.
- Наденьте термоусадку, если наконечник неизолированный. Как ее выбрать и усадить — в гайде как выбрать и усадить термоусадку.
- Слегка скрутите проволочки по ходу повива и вставьте жилу в трубку до упора. Все проволочки должны быть внутри.
- Выберите матрицу под сечение наконечника.
- Опрессуйте, полностью закрывая клещи (в моделях с храповиком они сами раскроются после завершения). Длинные наконечники большого сечения опрессовывают 2–3 раза, начиная от площадки.
- Проверьте: жила не проворачивается и не вытягивается, на трубке нет трещин.
- Усадите термоусадку и подключите наконечник с шайбой, затянув болт с нужным моментом.
Алюминиевые жилы
Алюминий быстро покрывается оксидной пленкой с высоким сопротивлением. Перед опрессовкой жилу зачищают, смазывают контактной пастой и сразу вставляют в наконечник ТА или ТАМ. Подключать алюминиевую жилу напрямую к медной шине нельзя — нужен медно-алюминиевый наконечник.
Типичные ошибки
- Обжим плоскогубцами, молотком или клещами не того профиля.
- Наконечник большего сечения, чем жила.
- Обрезанные проволочки, чтобы жила «влезла» в трубку.
- Луженный оловом гибкий провод под винтовым зажимом вместо НШВИ.
- Забытая термоусадка, которую уже не надеть после опрессовки.
Опрессованные проводники часто подключают к модульным контакторам и клеммам — смотрите гайды схема подключения модульного контактора и как выбрать клеммы для соединения проводов.
Что выбрать в каталоге Электро-НВА
В разделе наконечники и гильзы есть силовые кабельные наконечники, в том числе медно-алюминиевые, а также втулочные наконечники НШВИ и соединительные гильзы. Инструмент — в разделе инструмент для опрессовки.
Частые вопросы
Что означает маркировка ТМ 16-8-6?
16 — сечение кабеля в мм², 8 — диаметр отверстия под болт (М8), 6 — внутренний диаметр трубки наконечника.
Можно ли обжать наконечник плоскогубцами или молотком?
Нет. Такой контакт имеет малую площадь и со временем нагревается. Опрессовывают только пресс-клещами с матрицей под нужное сечение.
Зачем НШВИ, если можно залудить провод?
Олово под винтовым зажимом со временем «течет», и контакт ослабевает. Втулочный наконечник НШВИ сохраняет форму и надежно удерживает все проволочки гибкого проводника.
Как подключить алюминиевый кабель к медной шине?
Через медно-алюминиевые наконечники ТАМ. Алюминиевую жилу перед опрессовкой зачищают и покрывают контактной пастой.
Сколько раз обжимать длинный наконечник?
Длинную трубку большого сечения опрессовывают два-три раза, начиная от контактной площадки к краю трубки.
