УЗИП — устройство защиты от импульсных перенапряжений — гасит короткие всплески в тысячи вольт, которые возникают от близких ударов молнии и коммутаций в сети. Такие импульсы незаметны для автоматов и реле напряжения, но уничтожают платы котлов, инверторов и бытовой техники. Разбираем, как выбрать УЗИП и правильно установить его в щите.
Коротко:
- Тип 1 — ввод дома с молниезащитой или воздушной линией, тип 2 — главный щит, тип 3 — возле чувствительной техники.
- Для сетей 230/400 В типовое напряжение Uc — 275 В.
- Чем ниже уровень защиты Up, тем лучше для электроники.
- Схема зависит от системы заземления: 1+1, 3+1, 4+0 или 3+0.
- Проводники подключения — как можно короче.
Откуда берутся импульсные перенапряжения
Удар молнии в линию, громоотвод или даже в землю рядом наводит в проводке импульс длительностью в микросекунды и амплитудой в несколько киловольт. Похожие, хотя и более слабые, импульсы возникают при включении мощных двигателей, переключениях в сети, работе сварки по соседству. Автоматы и реле напряжения на такие всплески не реагируют — они слишком короткие. УЗИП в момент импульса резко снижает свое сопротивление и отводит энергию на заземление, ограничивая напряжение на технике.
Классы (типы) УЗИП
| Тип | От чего защищает | Где устанавливают |
|---|---|---|
| Тип 1 (класс I) | Часть тока прямого удара молнии | Ввод дома с громоотводом или воздушной линией |
| Тип 2 (класс II) | Наведенные импульсы и коммутационные перенапряжения | Главный щит квартиры или дома, этажные щиты |
| Тип 3 (класс III) | Остаточные импульсы | Возле чувствительной техники, в паре с типом 2 |
| Комбинированные 1+2, 2+3, 1+2+3 | Несколько ступеней в одном корпусе | Частные дома, где нет места для каскада |
Для квартиры в многоэтажке обычно достаточно УЗИП типа 2 в квартирном щите. Для частного дома с воздушным вводом или громоотводом на вводе ставят тип 1 или комбинированный 1+2.
Основные параметры
- Uc — максимальное длительное рабочее напряжение. Для сетей 230/400 В обычно 275 В: УЗИП не должен реагировать на обычные колебания.
- Up — уровень напряжения защиты: до какой величины УЗИП ограничивает импульс. Чем меньше, тем лучше; для бытовой техники желательно не более 1,5 кВ.
- In и Imax — номинальный и максимальный разрядный ток импульса 8/20 мкс для типа 2, например 20 и 40 кА.
- Iimp — импульсный ток 10/350 мкс для типа 1, например 12,5 кА на полюс.
Схема под систему заземления
| Сеть | Схема УЗИП |
|---|---|

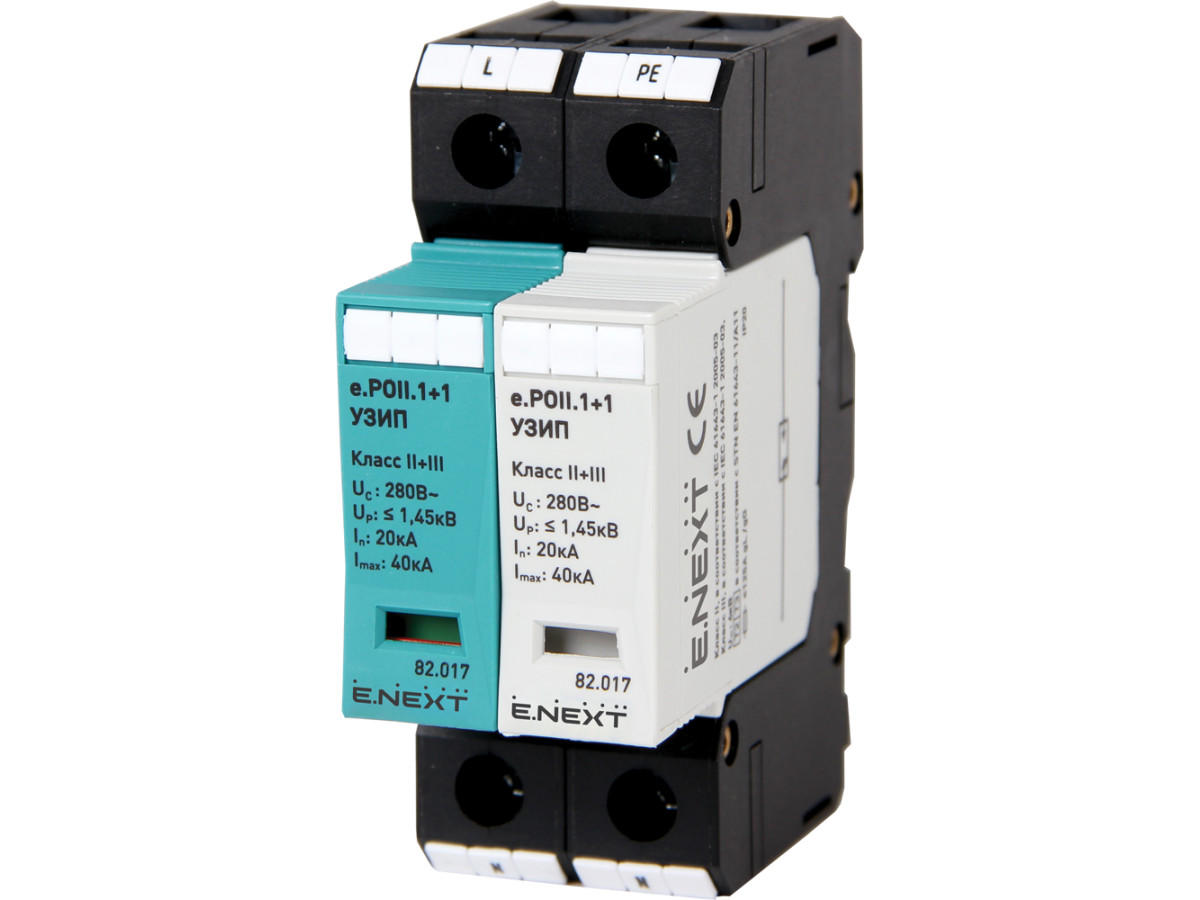

| Однофазная TN-S / TN-C-S (L, N, PE) | 1+1: варистор L-N + разрядник N-PE, или 2 полюса |
| Трехфазная TN-S / TN-C-S (L1–L3, N, PE) | 3+1 или 4+0 |
| Трехфазная TN-C (L1–L3, PEN) | 3+0: три полюса на PEN |
| TT (собственное заземление дома) | 1+1 или 3+1 — обязательно с разрядником N-PE |
Если не знаете систему заземления своего дома, уточните в сетевой организации или у электрика, который обслуживает ввод.
Как установить УЗИП в щите
- Место — как можно ближе к вводу: после вводного автомата и счетчика, до УЗО. Так разрядный ток не проходит через УЗО и не вызывает его срабатывания.
- Перед УЗИП должен быть защитный аппарат (автомат или предохранитель) — номинал указывает производитель УЗИП. Если вводной автомат больше, ставят отдельный предохранитель для УЗИП. Подходящие модели есть в разделе предохранители.
- Проводники от фаз к УЗИП и от УЗИП к шине PE делают максимально короткими — ориентир до 0,5 м суммарно. Каждый лишний метр добавляет сотни вольт к напряжению, которое «увидит» техника.
- Сечение проводника PE — по инструкции производителя, обычно 6–16 мм².
Полный порядок аппаратов в квартирном щите показываем в гайде как собрать электрощит для квартиры, а защиту от длительных скачков и обрыва нуля — в гайде как выбрать реле напряжения.
Типичные ошибки
- УЗИП без нормального заземления.
- Длинные петли проводников к УЗИП и шине PE.
- УЗИП после УЗО в системе TT.
- Тип 2 на вводе дома с громоотводом без ступени типа 1.
- Игнорирование красного индикатора: отработавший модуль уже не защищает.
Что выбрать в каталоге Электро-НВА
В разделе ограничители перенапряжения есть однофазные и трехфазные УЗИП типов 1, 2 и 3, собранные в подразделе разрядники и УЗИП. Среди брендов — E.NEXT, ETI, УЕК. Для внешней защиты здания — раздел молниезащита.
Частые вопросы
Нужен ли УЗИП в квартире?
Желательно. Импульсные перенапряжения возникают не только от молнии, но и при коммутациях в сети. УЗИП класса II в квартирном щите защищает технику с электроникой: котел, холодильник, телевизор, роутер.
Можно ли ставить УЗИП без заземления?
Эффективно УЗИП работает, только когда есть куда отвести импульс — на проводник PE или PEN с нормальным заземлением. Без этого защита существенно слабеет.
Чем УЗИП отличается от реле напряжения?
УЗИП за микросекунды гасит короткие импульсы в тысячи вольт. Реле напряжения отключает сеть при длительном отклонении напряжения, например при обрыве нуля. Это разные защиты, и в щите нужны обе.
Что означает красный индикатор на УЗИП?
Варистор в модуле отработал свой ресурс. Сменный картридж нужно заменить — корпус и подключение остаются.
Где ставить УЗИП в щите?
Как можно ближе к вводу: после вводного автомата и счетчика, до УЗО. Проводники подключения делают максимально короткими.
