Реле напряжения — недорогой модуль в щите, который бережет технику от скачков напряжения и обрыва нуля. Ниже — как выбрать его по току, порогам и типу монтажа, чтобы оно не отключало дом без причины и не грелось под нагрузкой.
Коротко:
- Номинал реле — на ступень выше вводного автомата: 32 А → 40 А, 40 А → 50–63 А.
- Типовые пороги для быта: нижний 170–180 В, верхний 250–255 В.
- Задержка повторного включения 3–5 минут, если есть холодильник, кондиционер или котел.
- Для трехфазного ввода — три однофазных реле или трехфазное реле с контактором.
- Реле не заменяет стабилизатор и УЗИП: оно только отключает сеть.
Зачем нужно реле напряжения
В бытовой сети напряжение часто отклоняется от 230 В: проседает вечером, когда соседи включают обогрев, или растет после аварии на линии. Самый опасный случай — обрыв нулевого проводника в доме или на опоре. Тогда в одних квартирах напряжение падает, а в других может вырасти почти до 380 В. Блоки питания, компрессоры, платы котлов и насосы в таких условиях выходят из строя за секунды.
Реле напряжения постоянно измеряет напряжение и, как только оно выходит за заданные пределы, размыкает силовые контакты. Когда параметры возвращаются в норму, реле отсчитывает задержку и снова подает питание.
Виды реле напряжения
Модульные однофазные

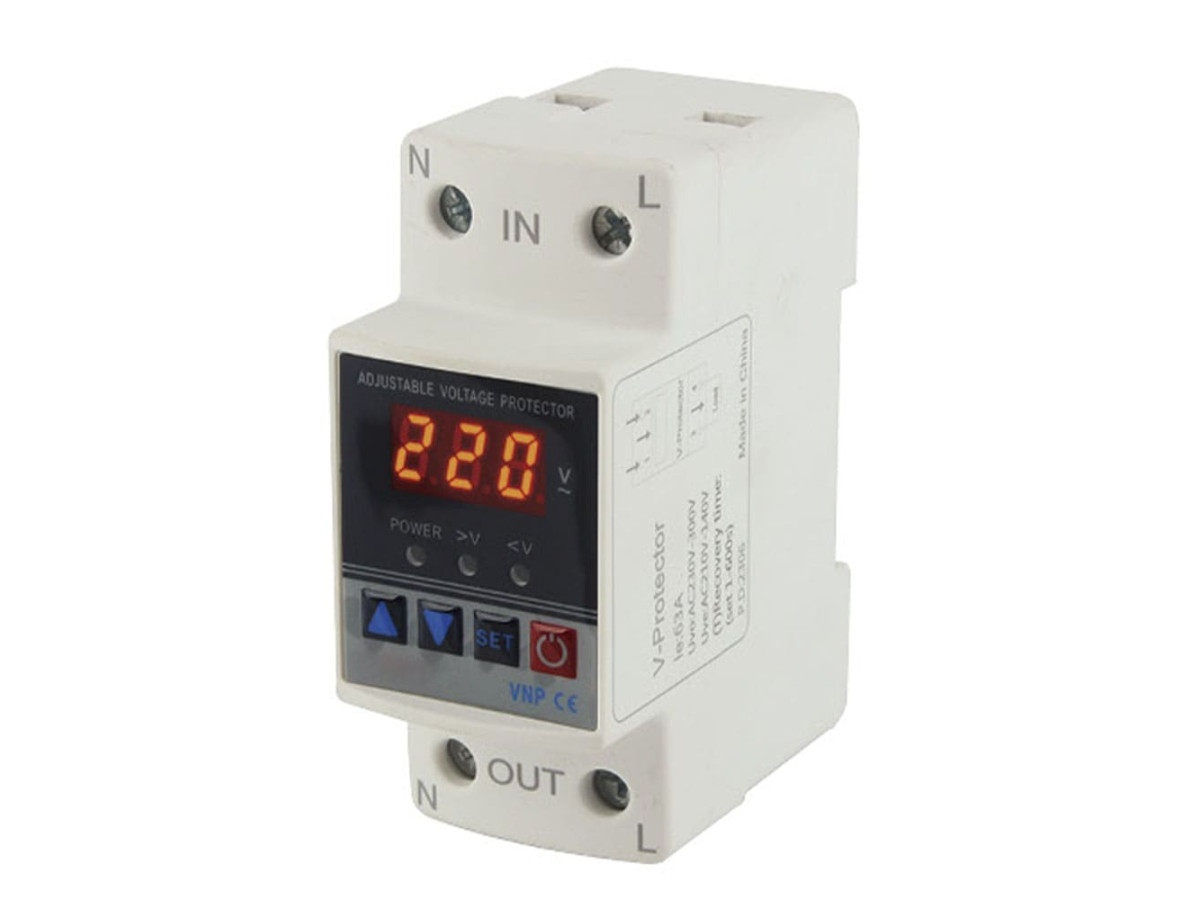

Самый распространенный вариант для квартиры и дома с вводом 220 В. Устанавливаются на DIN-рейку в щите, занимают 1–3 модуля. Ток нагрузки проходит через контакты реле, поэтому номинал подбирают под вводной автомат. Многие модели имеют цифровой индикатор, на котором видно текущее напряжение и настройки.
Розеточные
Включаются в розетку, а прибор — в розетку на корпусе реле. Подходят для защиты одного потребителя: холодильника, газового котла, телевизора. Это решение для съемной квартиры или когда щит перебирать не планируют.
Трехфазные
Контролируют напряжение на каждой фазе, а также обрыв и перекос фаз, иногда — правильность чередования. Обычно имеют не силовые, а управляющие контакты: реле включает катушку контактора, а уже контактор коммутирует нагрузку. Такой вариант нужен, если в доме есть трехфазные двигатели: насос, компрессор, станок.
Реле напряжения и тока
Кроме напряжения, измеряют ток нагрузки и отключают линию при его превышении. Удобно, когда ввод ограничен по мощности и важно не выбить вводной автомат.
Как выбрать реле напряжения: основные параметры
| Параметр | Что означает | Как выбрать |
|---|---|---|
| Номинальный ток | Максимальный ток, который реле долго пропускает через контакты | На ступень выше вводного автомата |
| Верхний порог | Напряжение, при котором реле отключает сеть | 250–255 В для быта; в моделях с регулировкой — до 270 В |
| Нижний порог | Минимально допустимое напряжение | 170–180 В; если в сети хронически низкое напряжение — вместе со стабилизатором |
| Задержка включения | Время между возвратом напряжения и подачей питания | 3–5 мин с компрессорной техникой, 10–30 с для освещения |
| Фазность | Сколько фаз контролирует реле | 1 фаза — квартира; 3 фазы — дом с вводом 380 В |
| Монтаж | DIN-рейка или розетка | DIN — для всего дома, розетка — для одного прибора |
Номинал реле под вводной автомат
Автомат может долго пропускать ток на 10–40% выше номинала, а реле в это время не должно перегреваться. Поэтому номинал реле берут с запасом:
| Вводной автомат | Ориентировочная мощность при 230 В | Реле напряжения |
|---|---|---|
| 16 А | до 3,7 кВт | 25–32 А |
| 25 А | до 5,7 кВт | 32–40 А |
| 32 А | до 7,3 кВт | 40–50 А |
| 40 А | до 9,2 кВт | 50–63 А |
| 50 А | до 11,5 кВт | 63 А или трехфазная схема с контактором |
Если нужен ток больше 63 А, реле с управляющим контактом включает контактор соответствующего номинала.
Где устанавливать реле в щите
Типовой порядок для однофазного ввода: вводной автомат → счетчик → реле напряжения → УЗО или дифавтоматы → групповые автоматы. Фаза проходит через силовые клеммы реле, ноль подключается к измерительному входу. Реле не ставят до счетчика: эта зона опломбирована.
В доме с тремя фазами есть два подхода. Первый — три однофазных реле, по одному на фазу: при аварии отключается только проблемная фаза, остальной дом работает. Второй — трехфазное реле с контактором: отключаются все фазы одновременно, что обязательно для трехфазных двигателей. Часто комбинируют: трехфазное реле защищает насос или компрессор, однофазные — бытовые группы.
Как скомпоновать щит полностью, мы разобрали в гайде как собрать электрощит для квартиры, а разницу между УЗО и дифавтоматом — в статье УЗО или дифавтомат.
Типичные ошибки
- Реле слабее автомата. Контакты перегреваются, корпус темнеет, реле выходит из строя именно тогда, когда нагрузка максимальная.
- Минимальная задержка. После провала напряжения холодильник и кондиционер включаются до выравнивания давления в контуре, и компрессор работает с перегрузкой.
- Слишком узкие пороги. Реле отключает дом несколько раз в день. Если напряжение постоянно низкое, ставят стабилизатор, а не сужают пределы.
- Ожидание защиты от грозы. Импульсные перенапряжения гасит УЗИП, о нем — в гайде как выбрать УЗИП.
- Тонкие проводники к реле. Сечение должно соответствовать вводному автомату, как и на остальном вводе.
Что выбрать в каталоге Электро-НВА
В разделе реле напряжения собраны однофазные реле 220 В, трехфазные реле 380 В и реле напряжения в розетку. Популярные бренды: Новатек-Электро, E.NEXT, Takel.
Частые вопросы
Заменяет ли реле напряжения стабилизатор?
Нет. Реле только отключает сеть, когда напряжение выходит за пределы, и включает ее после возврата в норму. Стабилизатор выравнивает напряжение и держит технику в работе. Их часто ставят вместе: реле — на вводе, стабилизатор — для чувствительных потребителей.
На какой ток брать реле, если вводной автомат 32 А?
Берите реле на 40 А или больше. Автомат долго пропускает ток выше номинала, а реле в это время не должно перегреваться.
Какую задержку включения ставить?
Для квартиры с холодильником, кондиционером или газовым котлом — 3–5 минут. Компрессорная техника плохо переносит повторный пуск сразу после провала напряжения. Для освещения и простых нагрузок достаточно 10–30 секунд.
Можно ли ставить реле напряжения до счетчика?
Нет. Зона до счетчика опломбирована и принадлежит сетевой организации. Реле устанавливают после счетчика и вводного автомата.
Защищает ли реле напряжения от удара молнии?
Нет, оно не успевает реагировать на импульсные перенапряжения длительностью в микросекунды. Для этого нужен УЗИП (ограничитель перенапряжения), который ставят вместе с реле.
