Квартирный щит — центр всей проводки. От того, как его спроектировать, зависит, будет ли отключаться вся квартира из-за одной неисправной розетки и хватит ли места для новых линий через несколько лет. Разбираем компоновку шаг за шагом.
Коротко:
- Сначала составьте перечень линий, потом считайте модули.
- Типовой порядок: вводной автомат → реле напряжения → УЗИП → УЗО/дифавтоматы → групповые автоматы.
- Отдельные линии: кухня, духовой шкаф и плита, стиральная машина, бойлер, ванная, кондиционер.
- Каждому УЗО — своя нулевая шина, PE — на отдельную шину.
- Запас 20–30% модулей обязателен.
Шаг 1. Разделите квартиру на линии
Чем больше независимых линий, тем меньше неудобств при аварии и тем проще искать неисправность. Типовой набор для двух- или трехкомнатной квартиры:
| Линия | Кабель (медь) | Защита |
|---|---|---|
| Освещение (1–2 линии) | 3×1,5 мм² | Автомат B10 или C10 |
| Розетки комнат (2–3 линии) | 3×2,5 мм² | Автомат C16 под общим УЗО 30 мА |
| Розетки кухни | 3×2,5 мм² | Дифавтомат C16, 30 мА, тип A |
| Духовой шкаф, варочная поверхность | 3×4–3×6 мм² | Дифавтомат или автомат C25–C32 + УЗО |
| Стиральная машина | 3×2,5 мм² | Дифавтомат C16, 30 мА, тип A |
| Бойлер, ванная | 3×2,5 мм² | Дифавтомат C16, 10–30 мА |
| Кондиционер | 3×1,5–3×2,5 мм² | Автомат C10–C16 |
Точное сечение зависит от мощности и длины линии — смотрите гайд как выбрать сечение кабеля.
Шаг 2. Посчитайте модули
Один модуль — это 17,5–18 мм на DIN-рейке. Однополюсный автомат занимает 1 модуль, двухполюсное УЗО — 2, четырехполюсное — 4, реле напряжения — 1–3, УЗИП — 2–4 модуля в зависимости от модели. Пример для двухкомнатной квартиры:
| Устройство | Количество | Модулей |
|---|---|---|
| Вводной автомат 2P | 1 | 2 |
| Реле напряжения | 1 | 2 |
| УЗИП | 1 | 2 |
| УЗО 2P 40 А / 30 мА | 2 | 4 |
| Групповые автоматы 1P | 8 | 8 |
| Дифавтоматы 1P+N | 3 | 6 |
| Итого | 24 |
С запасом 20–30% получается щит на 36 модулей (три ряда по 12). Щит «впритык» — типичная ошибка: через год появляется кондиционер или теплый пол, а места нет.

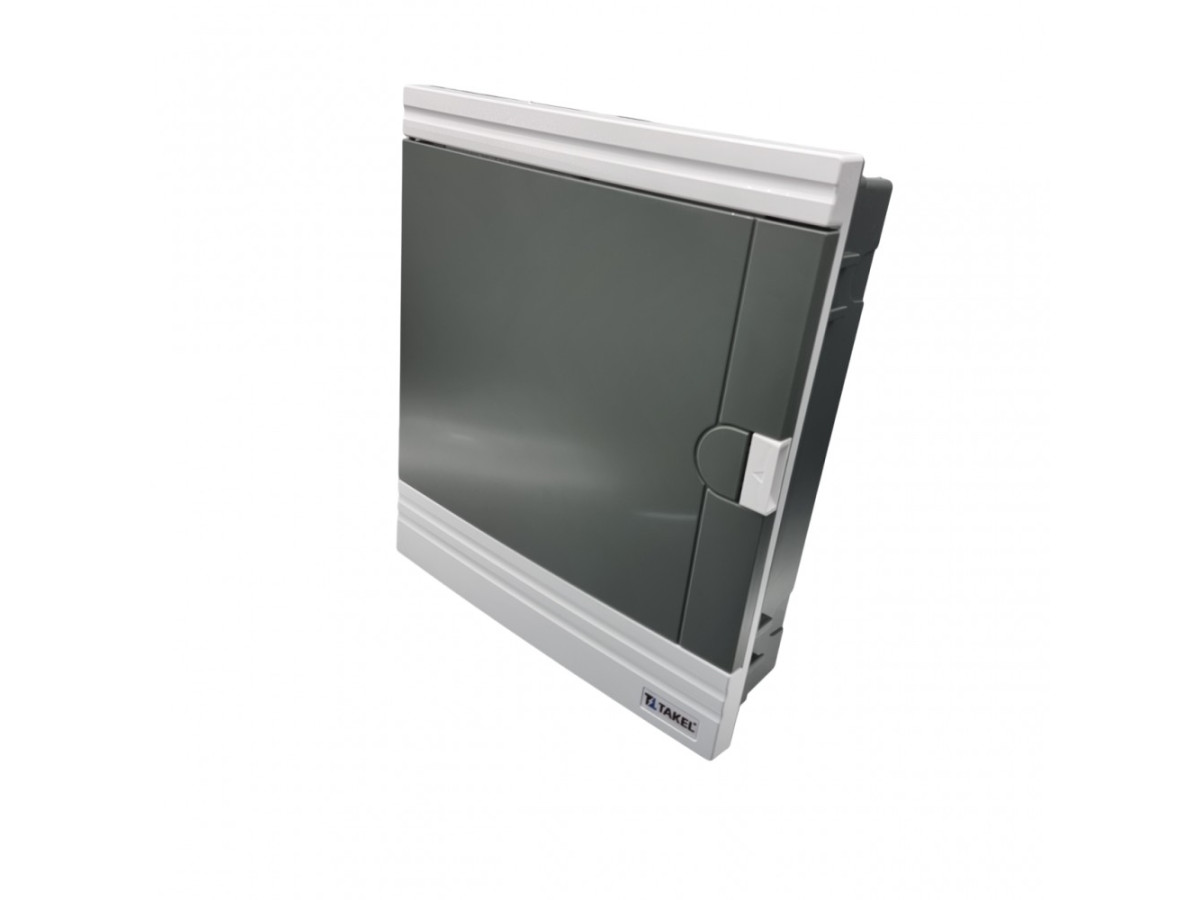

Шаг 3. Выберите корпус
- Встраиваемый (врезной) ставят в нишу при ремонте: не выступает из стены, выглядит аккуратно.
- Навесной (открытый) крепят на поверхность: когда ниши нет, стена несущая или щит ставят в техническом помещении.
- Пластиковый корпус со степенью защиты IP40 — стандарт для жилья. Металлический уместен в коммерческих и технических помещениях.
- Проверьте комплектацию: DIN-рейки, нулевая (N) и защитная (PE) шины, заглушки, место для маркировки.
Шаг 4. Разместите устройства в правильном порядке
Питание в щите идет слева направо и сверху вниз:
- Вводной автомат — отключает всю квартиру. Его номинал согласуют с выделенной мощностью и сечением ввода.
- Реле напряжения — защищает технику от скачков и обрыва нуля. Как его подобрать, рассказываем в гайде как выбрать реле напряжения.
- УЗИП — гасит импульсные перенапряжения от грозы и коммутаций, подробности — в гайде как выбрать УЗИП.
- УЗО и дифавтоматы — защита от утечки. Что где ставить, сравниваем в статье УЗО или дифавтомат.
- Групповые автоматы — по одному на линию.
Фазу на групповые автоматы удобно подавать гребенчатой шиной, а не перемычками из провода: так надежнее и аккуратнее.
Шаг 5. Шины N и PE и маркировка
Защитные проводники PE всех линий собирают на шине PE, которая соединена с PE ввода. Нули разводят отдельно: каждая группа за своим УЗО имеет собственную нулевую шину или отдельный блок клемм. Смешивать нули разных групп нельзя — УЗО начнут выбивать без видимой причины.
Каждый автомат подпишите: «Кухня розетки», «Ванная», «Освещение спальня». В щите с десятком одинаковых модулей без маркировки искать нужную линию приходится наугад.
Типичные ошибки
- Щит без запаса места под будущие линии.
- Один автомат на все розетки квартиры.
- УЗО без автомата или слабее автомата, который его защищает.
- Общая нулевая шина для нескольких УЗО.
- Номинал автомата больше, чем допускает сечение кабеля линии.
- Перемычки из тонкого провода вместо гребенчатой шины.
Что выбрать в каталоге Электро-НВА
В разделе щиты пластиковые для автоматов корпуса подобраны по количеству модулей, в том числе щиты на 24 модуля и щиты на 36–48 модулей. Среди брендов — Schneider Electric, Takel, ETI. Начинку ищите в разделах модульные автоматические выключатели и DIN-рейки, шины и комплектующие.
Частые вопросы
Сколько модулей нужно для щита в квартире?
Для однокомнатной квартиры обычно хватает 18–24 модулей, для двух- и трехкомнатной — 36 модулей. Посчитайте все устройства и добавьте 20–30% запаса на будущие линии.
Встраиваемый или навесной щит?
Встраиваемый ставят в нишу при ремонте — он не выступает из стены. Навесной крепят на поверхность, когда ниши нет или стена несущая. Защиты IP40 для жилых помещений достаточно в обоих вариантах.
Можно ли объединять нули разных УЗО на одной шине?
Нет. Каждая группа с УЗО имеет свою нулевую шину. Если нули разных групп смешать, УЗО будут ложно срабатывать.
Зачем реле напряжения, если есть автоматы?
Автоматы защищают проводку от перегрузки и короткого замыкания, а реле напряжения — технику от скачков и обрыва нуля. Это разные виды защиты.
Можно ли собрать щит самостоятельно?
Компоновку и подбор комплектующих можно продумать самостоятельно, но подключение ввода и проверку щита должен выполнять квалифицированный электрик.
Пришлите менеджерам Электро-НВА перечень линий и план квартиры — поможем подобрать корпус и всю комплектацию щита.
