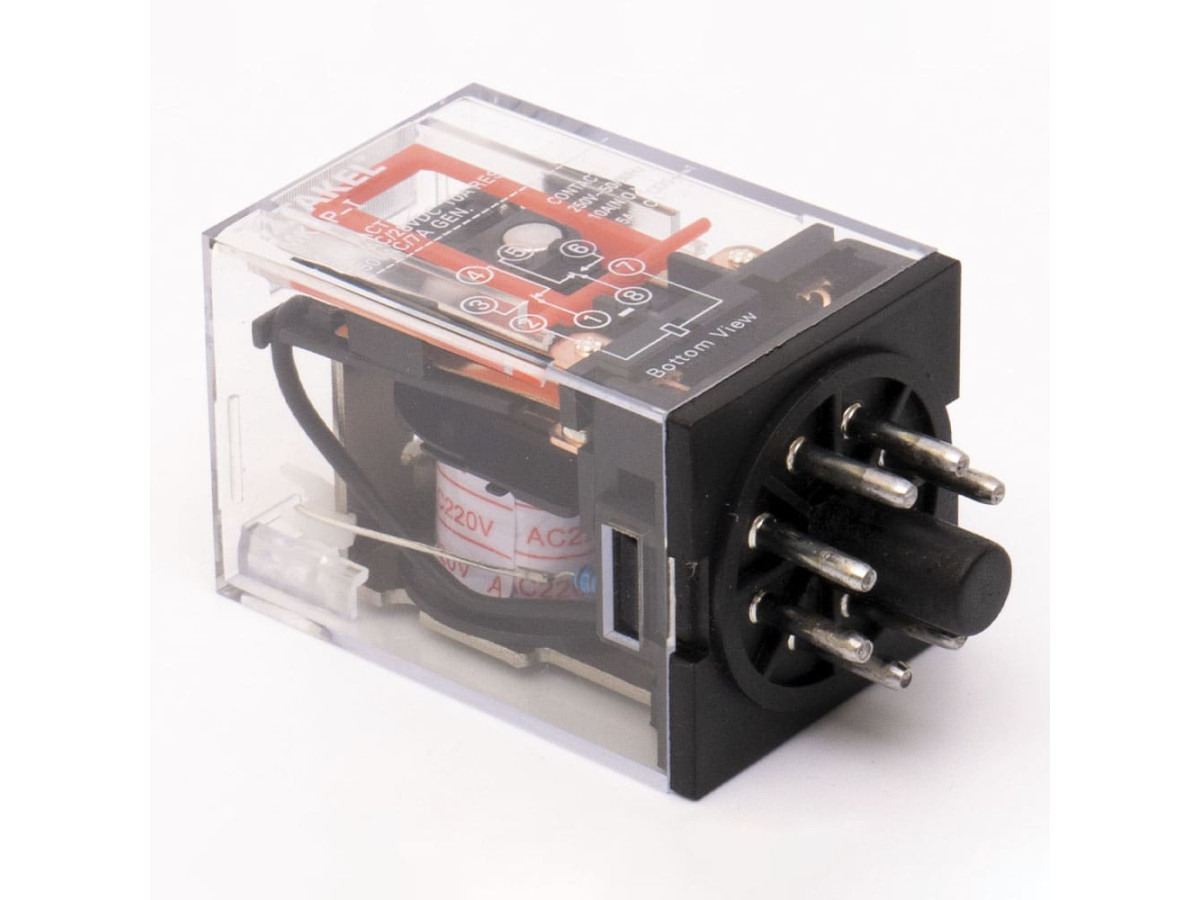

Промежуточное реле — маленький, но очень полезный элемент щита. Оно позволяет слабому сигналу от контроллера, датчика или таймера управлять другими цепями, развязывает разные напряжения и размножает один сигнал на несколько. Разбираем, как его выбрать и подключить.
Коротко:
- Напряжение и род тока катушки должны совпадать с цепью управления: 12/24 В DC, 24/230 В AC.
- Количество перекидных групп (CO) — сколько независимых цепей реле переключает.
- Ток контактов 5–10 А: большая нагрузка — через контактор.
- Реле устанавливают в колодку на DIN-рейку.
- Схема выводов нанесена на корпусе реле и колодке.
Что такое промежуточное реле
Это электромагнитное реле с катушкой и несколькими группами контактов. Когда на катушку подают напряжение, якорь переключает все группы одновременно: нормально разомкнутые контакты замыкаются, нормально замкнутые — размыкаются. Главная задача — передать команду из одной цепи в другую, гальванически их разделив.
Зачем оно нужно: типовые задачи
| Задача | Как помогает реле |
|---|---|
| Контроллер или таймер с выходом 12/24 В должен управлять цепью 230 В | Катушка на 24 В DC, контакты коммутируют 230 В |
| Один датчик должен управлять несколькими устройствами | Реле с 2–4 перекидными группами размножает сигнал |
| Слабый контакт термостата, сухой контакт котла или «умного» выключателя | Реле разгружает контакт, а уже оно включает катушку контактора |
| Сигнализация состояния | Свободная группа включает лампу «Работа» или «Авария» |
| Блокировка | NC-контакт одного реле запрещает включение другого устройства |
Как выбрать промежуточное реле
Напряжение катушки
Самый важный параметр. Распространенные варианты: 12 В DC, 24 В DC, 24 В AC, 110 В AC, 220–230 В AC. Катушки постоянного и переменного тока не взаимозаменяемы. Если катушкой постоянного тока управляет транзисторный выход контроллера, параллельно катушке должен стоять защитный диод — во многих реле и колодках он уже встроен.
Контакты
Обозначение 2CO, 3CO, 4CO — количество перекидных групп. Ток контактов обычно 3–10 А для активной нагрузки. Для ламп, двигателей и катушек других устройств допустимый ток меньше — смотрите паспорт. Если нужно коммутировать бойлер или насос, реле включает контактор, о чем мы рассказали в гайде схема подключения модульного контактора.
Колодка и удобства
Реле с круглыми или плоскими штырями устанавливают в колодку (разъем) под свою серию: MK, MY, LY и т.д. Колодка крепится на DIN-рейку и имеет винтовые клеммы. Полезные опции — светодиодный индикатор состояния и кнопка ручного теста.
Схема подключения
- Установите колодку на DIN-рейку и вставьте реле, зафиксировав его клипсой.
- Найдите на корпусе или колодке схему выводов: катушка обычно обозначена A1/A2 (или 13/14), а группы контактов — общий (COM), нормально замкнутый (NC) и нормально разомкнутый (NO).
- Цепь управления: плюс или фаза через управляющий контакт (датчик, таймер, выход контроллера) → A1; минус или ноль → A2.
- Цепь нагрузки: фаза через автомат → COM группы; NO → нагрузка, если она должна включаться вместе с реле, или NC — если должна отключаться.
- Остальные группы подключите аналогично для других цепей или сигнальных ламп.
- Проверьте работу кнопкой теста или подав сигнал управления, и только потом включайте нагрузку.
Цепь катушки и цепь контактов защищают отдельными автоматами малого номинала или предохранителями.
Промежуточное или твердотельное реле
Электромагнитное реле недорогое, выдерживает кратковременные перегрузки и имеет видимый разрыв контакта. Но механические контакты изнашиваются при очень частых переключениях. Для ТЭНов с регулятором температуры, ШИМ и бесшумной работы лучше твердотельное реле — о нем наша статья твердотельное реле SSR: принцип работы и применение.
Типичные ошибки
- Катушка переменного тока в цепи постоянного или наоборот.
- Нагрузка, превышающая ток контактов, без контактора.
- Катушка постоянного тока без защитного диода на транзисторном выходе.
- Реле без фиксатора в колодке: от вибрации оно постепенно выходит из гнезда.
- Цепи 24 В и 230 В в одном жгуте без маркировки.
Что выбрать в каталоге Электро-НВА
В разделе промежуточные реле есть модели с катушками 12 В DC, 24 В DC/AC и 220–230 В AC, в том числе промежуточные реле Takel. Колодки и разъемы — в разделе аксессуары для реле.
Частые вопросы
Чем промежуточное реле отличается от контактора?
Промежуточное реле коммутирует небольшие токи, обычно до 5–10 А, и имеет несколько перекидных групп. Контактор рассчитан на десятки ампер и силовые нагрузки. Часто реле включает катушку контактора.
Что означает 2CO, 3CO, 4CO?
Количество перекидных групп контактов. Каждая группа имеет общий контакт, нормально замкнутый и нормально разомкнутый.
Можно ли питать катушку 24 В DC от 24 В AC?
Нет. Катушки постоянного и переменного тока отличаются, и реле будет работать неправильно или перегреется. Покупайте реле с тем напряжением и родом тока, которые есть в вашей цепи управления.
Зачем колодка, если реле можно припаять?
Колодка дает надежное крепление на DIN-рейку, винтовые клеммы и быструю замену реле без переподключения проводов.
Когда лучше твердотельное реле?
Когда нагрузка включается очень часто (ТЭНы с регулятором, ШИМ) или нужна бесшумная работа. Твердотельное реле не имеет механических контактов, которые изнашиваются.
