Модульный контактор позволяет слабым контактом термостата, таймера или кнопки включать мощную нагрузку: бойлер, теплый пол, уличное освещение, насос. Разбираем, как устроены его клеммы, и три схемы, которые закрывают большинство бытовых задач.
Коротко:
- A1 и A2 — катушка, 1–2, 3–4… — силовые контакты.
- Управляющий сигнал (термостат, таймер, кнопка) подают на A1, ноль — на A2.
- Номинал для нагревателей — по AC-1 (AC-7a), для двигателей — по AC-3 (AC-7b).
- Перед контактором — автомат, а цепь катушки — под отдельным автоматом малого номинала.
- Несколько постоянно включенных контакторов ставят с проставками для охлаждения.

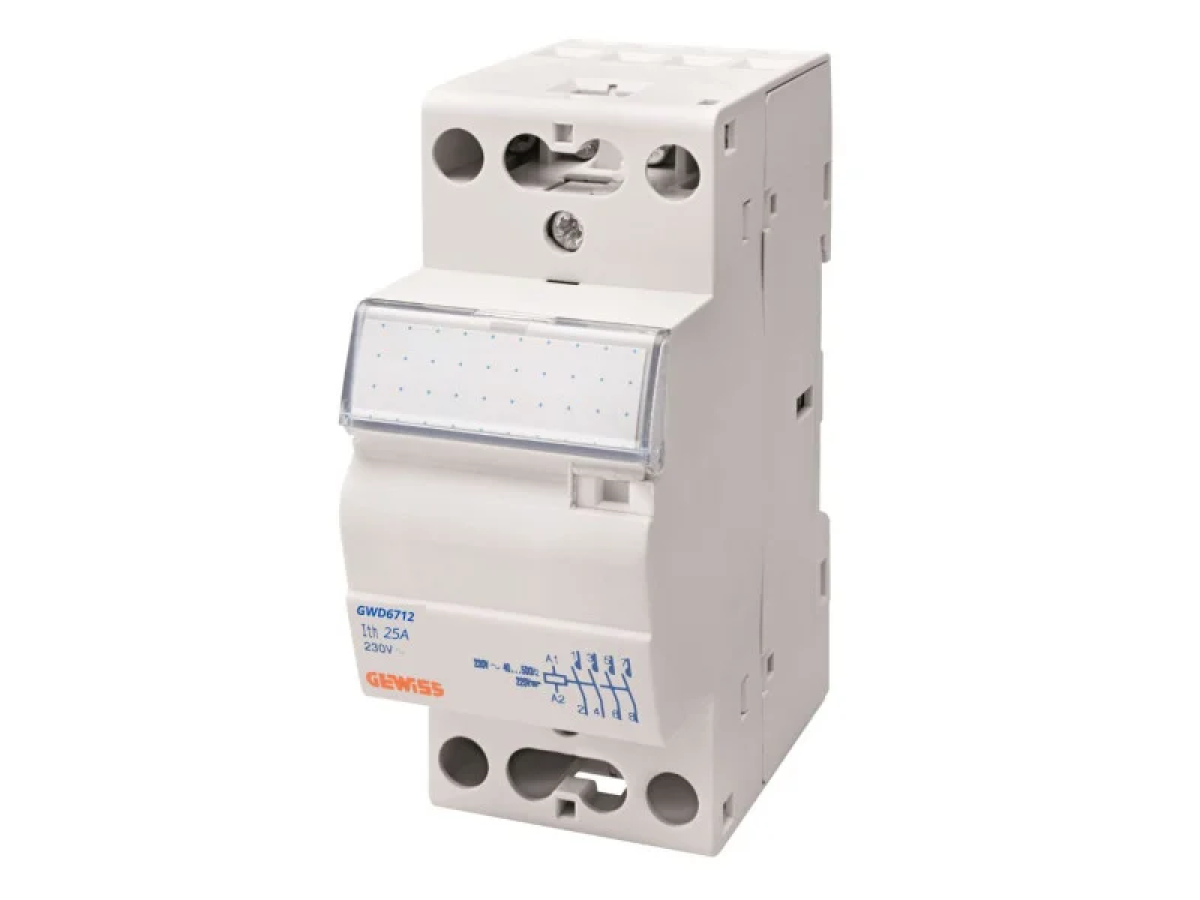

Как устроен модульный контактор
Контактор — это электромагнитный коммутатор. Когда на катушку подают напряжение, якорь притягивается и замыкает силовые контакты. Пропало напряжение — пружина возвращает контакты в исходное положение. Модульный контактор устанавливается на DIN-рейку в обычном щите рядом с автоматами и, в отличие от промышленного, рассчитан на тихую работу в жилых помещениях.
| Маркировка | Что это |
|---|---|
| A1, A2 | Выводы катушки управления |
| 1–2, 3–4, 5–6, 7–8 | Силовые контакты (вход — нечетный номер, выход — четный) |
| NO (НО) | Нормально разомкнутый контакт: замыкается при подаче напряжения на катушку |
| NC (НЗ) | Нормально замкнутый контакт: размыкается при подаче напряжения |
| 230 В AC / 24 В | Напряжение катушки, которое нужно подавать на A1–A2 |
Схема 1. Управление от термостата, таймера или реле
Самая распространенная схема: мощная нагрузка включается по сигналу устройства с малым током контакта.
- Фазу от автомата нагрузки подайте на силовой контакт 1, с контакта 2 — на нагрузку. Если контактор двухполюсный, ноль сети подайте на контакт 3, а с контакта 4 — на нагрузку; для однополюсного ноль нагрузки подключают напрямую к нулевой шине.
- Фазу цепи управления через автомат 6 А подайте на вход термостата, таймера или реле, а его выходной контакт — на A1.
- A2 подключите к нулю.
Так подключают бойлер на ночной тариф (таймер), теплый пол, мощность которого превышает возможности реле терморегулятора, уличное освещение от сумеречного реле или астрономического таймера.
Схема 2. Кнопки ПУСК и СТОП с самоподхватом
Нужна, когда нагрузку включают кнопкой и она должна работать, пока не нажмут СТОП, — например, вентилятор, насос или станок.
- Фаза цепи управления → кнопка СТОП (нормально замкнутый контакт) → кнопка ПУСК (нормально разомкнутый контакт) → A1.
- Параллельно кнопке ПУСК подключите вспомогательный NO-контакт контактора — это и есть самоподхват.
- A2 — на ноль.
После нажатия ПУСК катушка получает питание, контактор замыкается и через собственный вспомогательный контакт удерживает себя включенным. Кнопка СТОП разрывает цепь катушки. Если пропадет напряжение в сети, контактор отключится и сам не включится после его появления — это важное свойство для оборудования с двигателем. Кнопки и посты управления есть в разделе кнопки и посты управления.
Схема 3. Трехфазная нагрузка
Для трехфазного нагревателя или насоса используют четырехполюсный контактор: фазы L1, L2, L3 проходят через контакты 1–2, 3–4, 5–6, а ноль — через 7–8, если его нужно коммутировать. Катушку питают от одной фазы и нуля через управляющее устройство. Для двигателя в цепь добавляют тепловое реле или автомат защиты двигателя, а при управлении от реле напряжения — схему, как в гайде как выбрать реле напряжения.
Как выбрать контактор по току
На корпусе указано несколько токов для разных категорий применения. Их важно не путать:
| Категория | Тип нагрузки | Как выбирать |
|---|---|---|
| AC-1 / AC-7a | Активная: ТЭНы, бойлер, теплый пол, лампы накаливания | Ток нагрузки + 20–25% запаса |
| AC-3 / AC-7b | Двигатели: насосы, компрессоры, вентиляторы | По току двигателя в категории AC-3; он заметно меньше AC-1 |
| Освещение LED | Драйверы с большим пусковым током | По таблице производителя для ламп или с большим запасом |
Пример: теплый пол 3,5 кВт потребляет около 15 А. Контактор на 20 А в категории AC-1 подойдет, но с учетом длительной работы лучше взять 25 А.
Монтаж: на что обратить внимание
- Силовую часть защищает автомат, подобранный под кабель нагрузки. Цепь катушки — отдельный автомат 2–6 А.
- Напряжение катушки должно совпадать с напряжением управления. Катушку 24 В нельзя включать в 230 В.
- Модульные контакторы под нагрузкой греются. Если несколько штук работают постоянно, производители рекомендуют ставить между ними проставки.
- Затягивайте винты клемм с нужным моментом и используйте наконечники НШВИ на многопроволочных проводниках — подробнее в гайде как опрессовать кабельный наконечник.
Типичные ошибки
- Контактор без автомата перед ним.
- Выбор двигательного контактора по току AC-1.
- Кнопка ПУСК без самоподхвата там, где нужна постоянная работа.
Что выбрать в каталоге Электро-НВА
В разделе модульные контакторы есть модели до 25 А, до 40 А и до 63 А, в том числе контакторы GEWISS, ETI и АСКО-УКРЕМ. Для мощных двигателей — все контакторы, включая корпусные.
Частые вопросы
Что подключать к A1 и A2?
Это выводы катушки. На A2 обычно подают ноль, на A1 — фазу через управляющий контакт: термостат, таймер, кнопку или реле. Напряжение катушки (230 В AC, 24 В и т.д.) указано на корпусе.
Чем контактор отличается от автомата?
Контактор только включает и выключает нагрузку по команде, но не защищает от перегрузки и КЗ. Перед ним всегда ставят автоматический выключатель.
Почему модульный контактор гудит?
Небольшой гул катушки переменного тока — норма. Сильное гудение появляется при заниженном напряжении на катушке, загрязнении магнитопровода или неисправности. Для жилых помещений выбирают «бесшумные» модели.
Можно ли управлять контактором от терморегулятора теплого пола?
Да, и это нужно, когда мощность нагревательного кабеля превышает допустимый ток реле терморегулятора. Термостат включает катушку, а нагрузку коммутирует контактор.
Какой контактор нужен для насоса?
Для двигателей смотрите ток в категории AC-3 (для модульных — AC-7b). Он ниже тока AC-1, поэтому контактор берут с запасом и дополняют защитой двигателя.
