УЗО и дифавтомат реагируют на ток утечки и спасают от поражения током и пожара из-за поврежденной изоляции. Но работают они по-разному, и от выбора зависят цена щита, его размер и то, сколько линий отключится при одной неисправности.
Коротко:
- УЗО защищает только от утечки, поэтому всегда работает в паре с автоматом.
- Дифавтомат = автомат + УЗО в одном корпусе: перегрузка, КЗ и утечка.
- Одно УЗО на 3–4 линии — дешевле, дифавтомат на линию — надежнее и удобнее.
- Ванная и влажные зоны — 10–30 мА, розетки — 30 мА, ввод — 100–300 мА.
- Для стиральной машины, индукции и инвертора берите тип A.

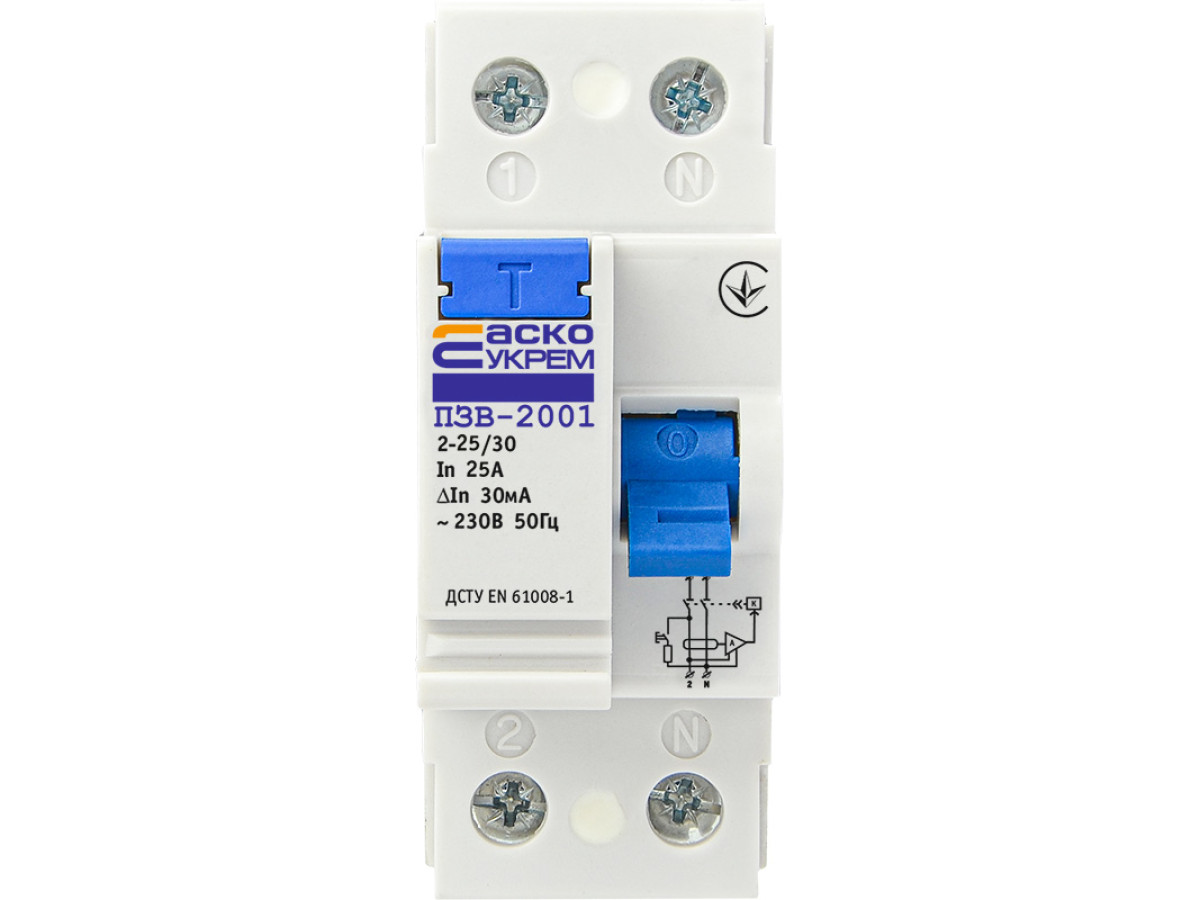

Как работает УЗО
УЗО (устройство защитного отключения, выключатель дифференциального тока) сравнивает ток, идущий по фазе, и ток, возвращающийся по нулю. Если часть тока уходит «мимо» — через поврежденную изоляцию на корпус прибора или через тело человека, — появляется разница. Когда она превышает уставку, например 30 мА, УЗО за доли секунды отключает линию.
Важно: УЗО не видит перегрузку и короткое замыкание. Если на линии с УЗО 40 А включить нагрузку на 60 А, оно не отключится, а начнет греться. Поэтому УЗО всегда защищают автоматическим выключателем.
Как работает дифавтомат
Дифавтомат (АВДТ, RCBO) объединяет в одном корпусе автоматический выключатель и модуль дифференциальной защиты. Он отключает линию при перегрузке, коротком замыкании и утечке. На корпусе указаны и характеристика автомата (B, C), и номинал (16, 25, 32 А), и уставка утечки (10, 30 мА).
УЗО или дифавтомат: сравнение
| Критерий | УЗО + автоматы | Дифавтомат |
|---|---|---|
| Что защищает | УЗО — утечка, автоматы — перегрузка и КЗ | Все в одном устройстве |
| Сколько линий отключает при утечке | Всю группу за УЗО | Только свою линию |
| Поиск неисправности | Сложнее: нужно перебирать линии группы | Сразу видно, какая линия отключилась |
| Стоимость | Ниже, если на УЗО 3–4 линии | Выше на каждую линию |
| Место в щите | УЗО 2–4 модуля + автоматы | 1–4 модуля на линию в зависимости от модели |
| Где уместно | Квартира с бюджетным щитом, группы освещения и розеток | Ванная, стиральная машина, бойлер, улица, ответственные линии |
Как выбрать уставку и тип
Ток утечки
- 10 мА — ванная комната, душ, отдельная линия стиральной машины или бойлера во влажном помещении.
- 30 мА — основная защита человека на розеточных группах, кухне, уличных розетках.
- 100–300 мА — противопожарная защита: на вводе дома или для большой группы. Такое устройство не защищает человека от поражения, поэтому ниже все равно нужны 30 мА.
Если на вводе стоит УЗО 100–300 мА, а на линиях — 30 мА, вводное устройство желательно брать селективным (с обозначением S), чтобы при утечке на одной линии не отключался весь дом.
Тип AC, A или B
Тип AC реагирует на синусоидальный ток утечки. Тип A дополнительно реагирует на пульсирующий постоянный ток, который дают стиральные машины с инверторным двигателем, индукционные плиты, блоки питания, инверторы. Тип B нужен для зарядных станций электромобилей и отдельных промышленных преобразователей. Для современной квартиры рационально брать тип A на кухне, в ванной и на линии техники с электроникой.
Номинальный ток
Номинал УЗО должен быть не меньше номинала автомата, который его защищает, а лучше — на ступень выше. Например, если группу розеток питает автомат 25 А, УЗО берут на 32–40 А. У дифавтомата номинал подбирают как у обычного автомата — по сечению кабеля линии.
Что выбрать для типовых линий
| Линия | Рекомендуемое решение |
|---|---|
| Ванная комната, душ | Дифавтомат C16, 10 мА, тип A |
| Стиральная или посудомоечная машина | Дифавтомат C16, 30 мА, тип A |
| Розетки комнат (2–4 линии) | УЗО 40 А / 30 мА на группу + автоматы C16 |
| Кухня, духовой шкаф, индукция | Отдельный дифавтомат C25–C32 / 30 мА, тип A |
| Освещение | Автоматы B10–C10, при необходимости под общим УЗО |
| Улица, гараж, насос | Отдельный дифавтомат 30 мА |
| Ввод частного дома | УЗО 100–300 мА, желательно селективное |
Номиналы автоматов зависят от сечения проводки — об этом гайд как выбрать сечение кабеля, а характеристики B и C мы разобрали в статье как выбрать автоматический выключатель.
Типичные ошибки при подключении
- Общий ноль после УЗО. Ноль, прошедший через УЗО, должен идти только на линии этой группы. Если соединить его с нулем другой группы, УЗО будет выбивать без видимой причины.
- Соединение N и PE после УЗО. Защита видит это как утечку и отключается.
- УЗО слабее автомата. Устройство перегревается и может выйти из строя.
- Одно УЗО на весь дом. Любая утечка обесточивает все, включая холодильник и котел.
- Тип AC на линии инверторной техники. Защита может не сработать при пульсирующей утечке.
Как разместить УЗО, дифавтоматы и групповые автоматы в одном боксе, показываем в гайде как собрать электрощит для квартиры.
Что выбрать в каталоге Электро-НВА
В разделе УЗО есть двухполюсные и четырехполюсные модели на 10, 30, 100 и 300 мА, а в разделе дифавтоматы — компактные дифавтоматы 1P+N и трехфазные модели. Среди брендов: УЗО E.NEXT, УЗО АСКО-УКРЕМ, дифавтоматы Schneider Electric.
Частые вопросы
Можно ли поставить УЗО без автомата?
Нет. УЗО реагирует только на ток утечки и не защищает от перегрузки и короткого замыкания. Его обязательно защищает автоматический выключатель — на той же линии перед УЗО или групповые автоматы после него.
Какой ток утечки выбрать: 10, 30 или 100 мА?
10 мА — для ванной и отдельных линий во влажных помещениях, 30 мА — для розеточных групп и защиты человека, 100–300 мА — противопожарная защита на вводе или для больших групп.
Тип AC или тип A?
Тип AC реагирует только на синусоидальную утечку. Стиральные машины, индукционные плиты, инверторы и зарядные устройства могут давать пульсирующую утечку, поэтому для них берут тип A. Для новых щитов тип A — разумный стандарт.
Почему УЗО выбивает без видимой причины?
Чаще всего из-за смешанных нулей: ноль после УЗО соединен с нулем другой группы или с PE. Также причиной бывает влага в розетках и уличных линиях или суммарная фоновая утечка многих приборов на одном УЗО.
Как проверить, что УЗО работает?
Нажмите кнопку «Т» (тест) — устройство должно отключиться. Делайте это раз в месяц: механизм, который долго не срабатывал, может закиснуть.
