Сечение кабеля определяет, какой ток линия выдержит без перегрева. Слишком тонкий кабель греется и разрушает изоляцию, слишком толстый — переплата и проблемы с подключением к клеммам. Разбираем, как подобрать сечение под автомат, мощность и длину линии.
Коротко:
- Освещение — 1,5 мм² и автомат 10 А, розетки — 2,5 мм² и 16 А.
- Плита и духовой шкаф — 4–6 мм² и автомат 25–32 А.
- Автомат подбирают под кабель, а не наоборот.
- Для линий длиннее 25–30 м проверяйте потери напряжения.
- В жилье — медный кабель ВВГнг-LS с жилой PE.
От чего зависит сечение
Главное — ток нагрузки. Он зависит от мощности потребителей: в однофазной сети 230 В ток в амперах примерно равен мощности в ваттах, деленной на 230. Электрочайник на 2 кВт потребляет около 9 А, бойлер на 2,5 кВт — около 11 А.
Допустимый ток кабеля также зависит от способа прокладки. Кабель в стене, гофре или пучке с другими кабелями охлаждается хуже, чем открытый, поэтому для скрытой проводки берут значения с запасом. Таблица ниже рассчитана именно на типовую скрытую проводку в квартире или доме.
Таблица: сечение медного кабеля, автомат и мощность
| Сечение, мм² | Автомат | Мощность, 1 фаза 230 В | Мощность, 3 фазы 400 В | Где применяют |
|---|---|---|---|---|
| 1,5 | 10 А | до 2,3 кВт | до 6,9 кВт | Освещение, вентиляция |
| 2,5 | 16 А | до 3,7 кВт | до 11 кВт | Розетки, стиральная машина, бойлер, кондиционер |
| 4 | 25 А | до 5,7 кВт | до 17 кВт | Варочная поверхность, духовой шкаф, мощный водонагреватель |
| 6 | 32 А | до 7,4 кВт | до 22 кВт | Электроплита, ввод квартиры |
| 10 | 40 А | до 9,2 кВт | до 27 кВт | Ввод квартиры или дома |
| 16 | 63 А | до 14,5 кВт | до 43 кВт | Ввод дома, питание этажных щитов |
Значения ориентировочные. Для открытой прокладки допустимый ток выше, для пучков кабелей и высокой температуры — ниже. В спорных случаях берите следующее сечение.
Автомат под кабель, а не наоборот
Автоматический выключатель защищает именно кабель. Если на линию 2,5 мм² поставить автомат 32 А, он позволит кабелю долго пропускать ток, при котором изоляция перегреется. Поэтому сначала выбирают сечение под нагрузку, а затем автомат, номинал которого не превышает допустимого тока кабеля. О характеристиках B, C и D — в статье как выбрать автоматический выключатель.
Длинные линии: потери напряжения
На длинной линии часть напряжения «теряется» в проводниках. Для освещения и розеток желательно, чтобы потери не превышали 3–5%. Сопротивление медной линии считают так: R = 2 × L × 0,0175 / S, где L — длина в метрах (умножаем на 2, потому что ток идет по фазе и нулю), S — сечение в мм².
Пример: линия 30 м кабелем 2,5 мм² с нагрузкой 16 А. Сопротивление — 2 × 30 × 0,0175 / 2,5 = 0,42 Ом, потери — 16 × 0,42 ≈ 6,7 В, то есть около 2,9% от 230 В. Это допустимо. Для линии 60 м потери удвоятся, и лучше перейти на 4 мм². Особенно это важно для уличных линий, гаража, насоса и питания дома от генератора.
Какую марку кабеля выбрать
| Марка | Особенности | Где применяют |
|---|---|---|
| ВВГнг | Медь, ПВХ-изоляция, не распространяет горение | Стационарная проводка, щиты, технические помещения |
| ВВГнг-LS | Как ВВГнг, но с низким дымо- и газовыделением | Квартиры, офисы, школы, общественные здания |

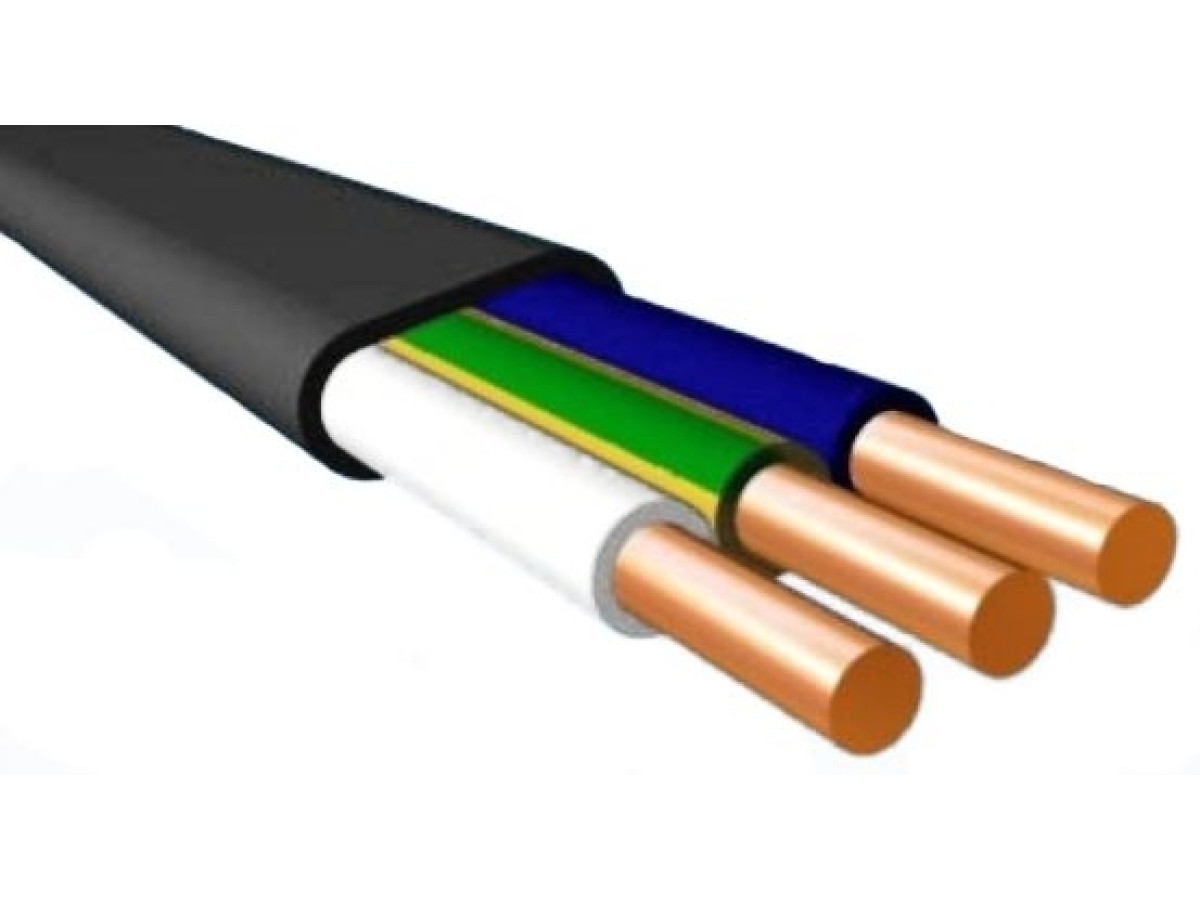

| ВВГ-П (плоский) | Удобно укладывать под штукатурку | Скрытая проводка освещения и розеток |
| ПВС | Гибкий многопроволочный провод | Удлинители, подключение переносных приборов, не для стационарной проводки в стенах |
Количество жил: для однофазной линии — 3 (L, N, PE), для трехфазной — 5 (L1, L2, L3, N, PE). Жила PE имеет желто-зеленую маркировку, ноль — синюю.
Типичные ошибки
- Розетки кухни на кабеле 1,5 мм².
- Автомат «с запасом» большего номинала, чем выдерживает кабель.
- Двухжильный кабель без PE в новой проводке.
- Скрутки медных и алюминиевых жил без специальных клемм — о соединениях читайте в гайде как выбрать клеммы для соединения проводов.
- Длинная уличная линия без расчета потерь напряжения.
Как распределить линии по автоматам в щите, рассказываем в гайде как собрать электрощит для квартиры, а об укладке кабеля — в статье монтаж кабельных трасс: 12 типичных ошибок.
Что выбрать в каталоге Электро-НВА
В разделе силовой кабель есть кабель ВВГнг-LS, кабель ВВГнг и плоский ВВГ-П в сечениях от 1 до 240 мм². Для защиты линий — модульные автоматические выключатели, для прокладки — кабель-каналы и трубы.
Частые вопросы
Какое сечение нужно для розеток?
Для розеточных линий в квартире стандарт — медный кабель 3×2,5 мм² с автоматом 16 А.
Можно ли ставить автомат 25 А на кабель 2,5 мм²?
Не рекомендуем для скрытой проводки. Автомат должен защищать кабель: при 25 А проводник 2,5 мм² в стене или гофре может перегреваться. Для такого тока берите 4 мм².
Медь или алюминий?
Для внутренней проводки в жилье используют медь: она надежнее в контактах и при том же токе имеет меньшее сечение. Алюминий применяют в основном для наружных линий большого сечения.
Чем ВВГнг-LS отличается от ВВГнг?
Оба не распространяют горение, но изоляция LS при пожаре выделяет меньше дыма и едких газов. Для квартир, школ, офисов и общественных зданий лучше брать LS.
Сколько жил нужно?
Для однофазной линии — три жилы: фаза, ноль и защитный проводник PE. Для трехфазной — пять: три фазы, ноль и PE.
Не уверены в расчете? Пришлите менеджерам Электро-НВА мощность потребителей и длину линий — подберем кабель и автоматы.
