Монтаж кабельних трас: 12 типових помилок і як їх уникнути

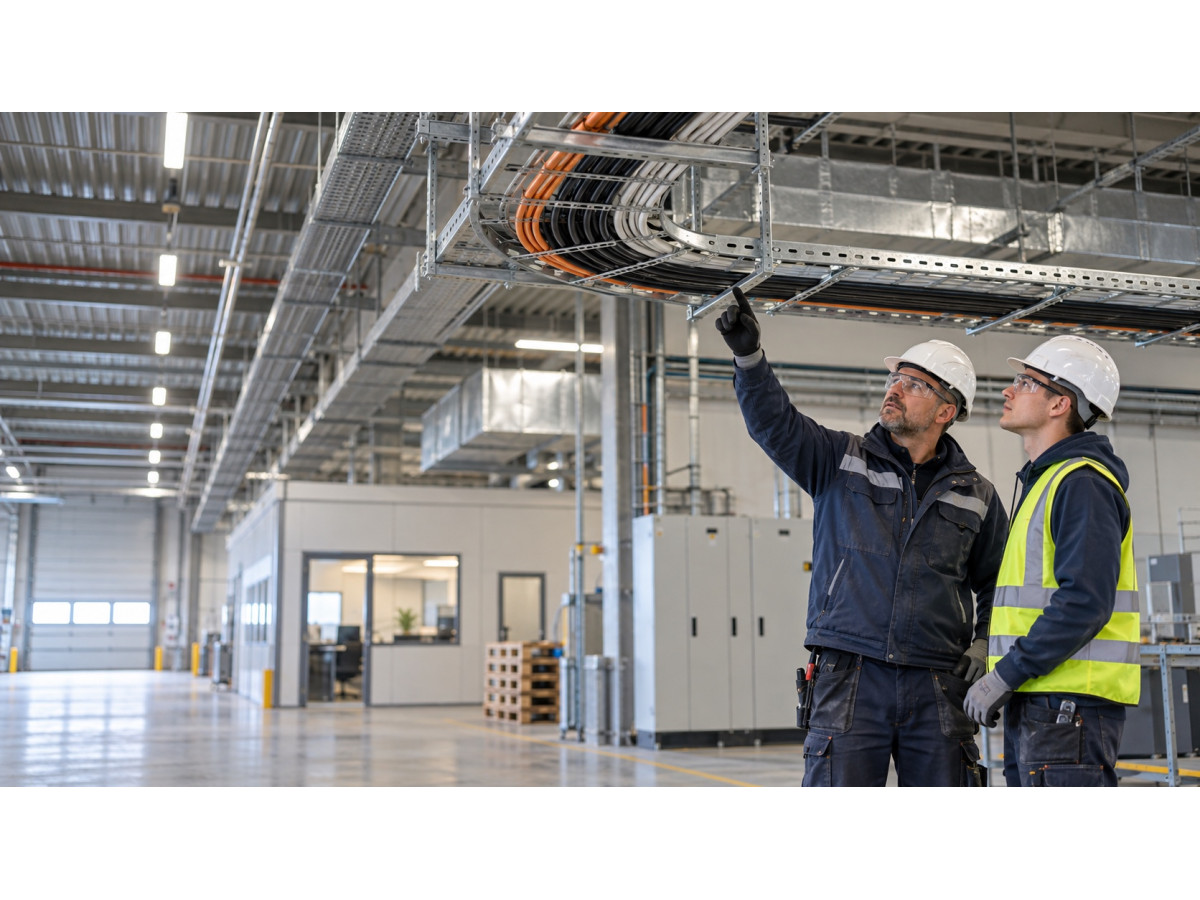

Уявімо об’єкт: склад із торговою зоною та офісом. Щити вже встановлені, частина лотків висить під стелею, біля входу стоять кабельні барабани. Попереду — живлення освітлення, розеток, вентиляції, камер і мережевого обладнання.

Молодший монтажник дивиться на готову ділянку: усе рівно, повороти зібрані, можна прокладати кабель. Досвідчений колега пропонує спочатку пройти маршрут.

— Кабель укласти встигнемо. Давай перевіримо, чи не доведеться потім його витягувати.

Правильний монтаж кабельної траси починається з маршруту, переліку кабелів і перевірки навантаження. Під час цього обходу розберемо типові помилки та порахуємо, як їх уникнути.

Об’єкт і числові приклади навчальні. Діаметри, масу, радіуси вигину, допустимі навантаження та коефіцієнти для реального монтажу беруть із проєкту й документації конкретних виробів.

1. Почали монтаж без перевірки маршруту та довжини кабелю

Зупиняємося біля вентиляційної установки. Лоток проходить прямо перед сервісною панеллю.

— Тут найкоротший шлях.
— А тепер покажи, як знімуть панель для обслуговування.

Місця немає. Ділянку потрібно перенести, а це змінить довжину ліній. Якщо кабель уже відрізали за планом приміщення, його може не вистачити.

Помилка: порахували відстань між щитом і споживачем, але пропустили підйоми, спуски та довжину для підключення.

Приклад: скільки кабелю потрібно на одну лінію

L = 24 + 2,5 + 3 + 1 + 0,5 = 31 м.

Якщо для закупівлі саме на цій лінії закладаємо ще 5% на уточнення маршруту: 31 × 1,05 = 32,55 м. Округлюємо до 33 м. Ці 5% — прийнятий запас закупівлі, а не обов’язкова норма й не дозвіл залишати зайві метри щільною бухтою.

— Бачиш різницю? На плані було 24 метри, а підготовлений відрізок потрібен довший. Тому спочатку проходимо трасу рулеткою, перевіряємо доступ до обладнання, потім ріжемо кабель.

2. Ширину кабельного лотка обрали на око

Над коридором сходяться дванадцять силових ліній. Монтажник підготував лоток номінальною шириною 150 мм.

— Дванадцять кабелів помістяться?
— Спочатку подивимося на їхні зовнішні діаметри та спосіб укладання.

Для підбору кабельних лотків потрібні фактичні розміри кабелю. Переріз жили 2,5 мм² не означає, що зовнішній діаметр кабелю дорівнює 2,5 мм.

Приклад: розрахунок ширини для одного шару

Припустимо, маємо 8 кабелів діаметром 10 мм і 4 кабелі діаметром 14 мм. Для геометричної оцінки розміщуємо їх поруч в один шар:

B_{кабелів} = 8 × 10 + 4 × 14 = 136 мм.

Для цього прикладу додамо по 10 мм вільного місця біля бортів:

B_{потрібна} = 136 + 10 + 10 = 156 мм.

Отже, навіть 150 мм корисної ширини недостатньо для прийнятого розташування. Розглядаємо наступний відповідний типорозмір і перевіряємо його внутрішню корисну ширину.

Якщо вона становить 200 мм, залишається 200 − 156 = 44 мм, тобто 22% ширини. Це геометричний залишок, а не підтверджений резерв за струмом або масою. Якщо потрібні проміжки між кабелями чи перегородка, їхню ширину додають окремо.

— У два шари ми, можливо, вмістимо більше. Але це вже інший спосіб прокладання. Його потрібно перевірити за нагрівом, а не просто сильніше притиснути кабелі.

3. Не врахували нагрів кабелів у пучку

Біля щита кабелі зібрані щільно. Поки обладнання вимкнене, проблема непомітна. Під навантаженням кабелі нагрівають один одного, а допустимий струм залежить від температури та групування.

— Чому один і той самий кабель не можна всюди навантажувати однаково?
— Тому що віддавати тепло на відкритому повітрі й усередині щільного пучка він буде по-різному.

Приклад: як поправки змінюють допустимий струм

Для демонстрації візьмемо базовий допустимий струм 32 А, умовний коефіцієнт температури 0,94 та групування 0,80. Припускаємо, що саме ці незалежні поправки застосовні до обраної розрахункової таблиці:

I_доп = 32 × 0,94 × 0,80 = 24,064 А ≈ 24,1 А.

За такого результату автомат на 25 А не проходить базову перевірку I_{навантаження} ≤ I_{автомата} ≤ I_доп, оскільки 25 А більше за 24,1 А.

Потрібно переглянути прокладання, кабель або захист з урахуванням навантаження. Механічно замінювати автомат на менший без перевірки споживача також неправильно. Наведена нерівність — частина підбору: залишаються перевірки захисту від перевантаження, короткого замикання та інших умов.

Числа 0,94 і 0,80 не є універсальними. На об’єкті їх визначають для конкретного кабелю, температури й розташування. Приклад показує, чому вільне місце та тепловий режим перевіряють окремо.

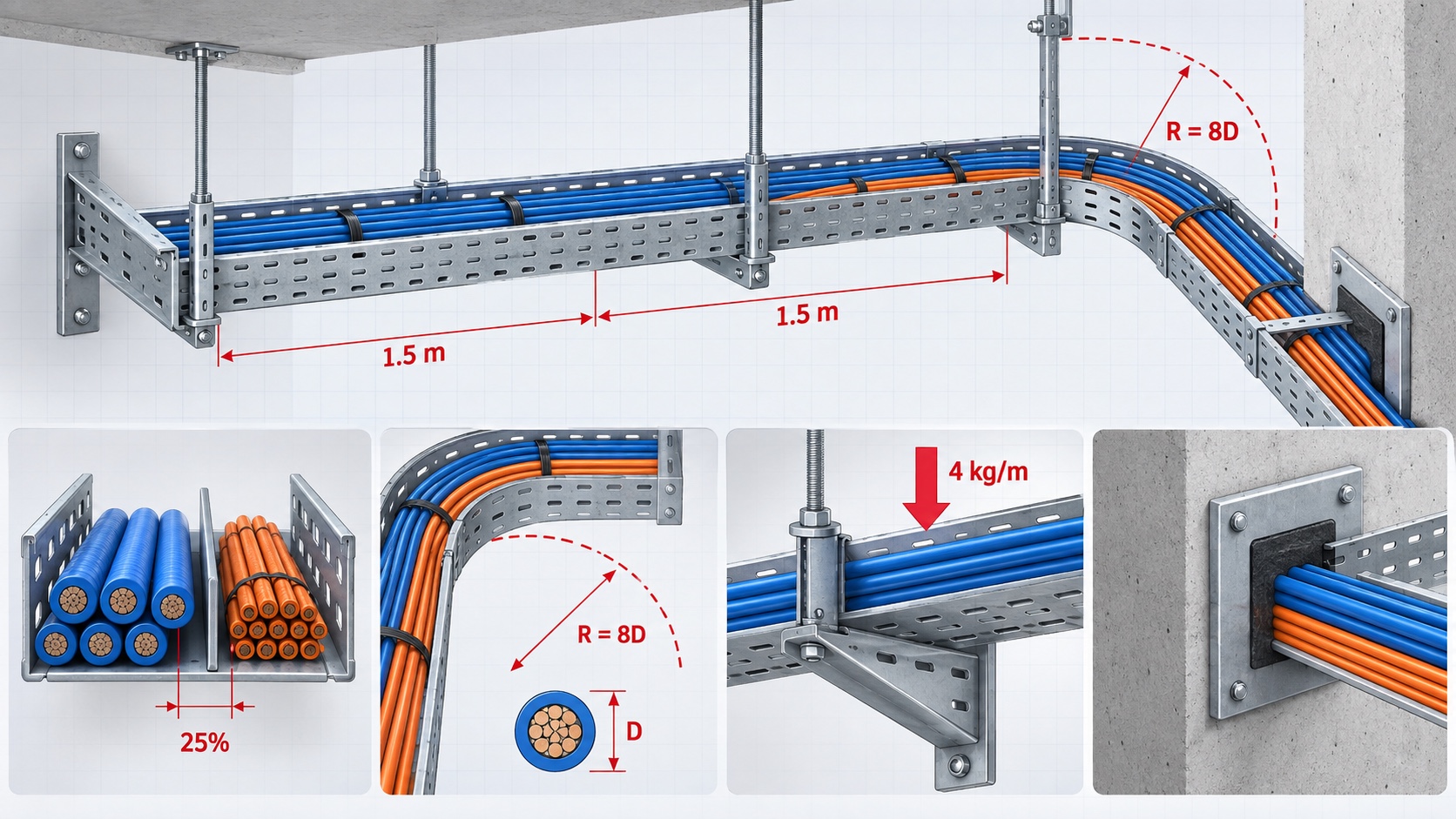

4. Збільшили крок опор, щоб зекономити

На довгій прямій ділянці підвісів менше, ніж на сусідній.

— Порожній лоток не прогинається.
— Додай кабелі, кришку та майбутні лінії. Тоді й перевіримо.

Приклад: маса одного метра та всієї ділянки

Передбачимо майбутнє збільшення саме маси кабелів на 25%:

m = (1,44 + 1,40) × 1,25 + 2,00 = 5,55 кг/м.

Для 24 м прямої ділянки це 5,55 × 24 = 133,2 кг, без додаткової маси окремих фасонних елементів та інших не включених у приклад деталей.

Якщо діаграма використовує Н/м, переводимо масу в навантаження: q = 5,55 × 9,81 ≈ 54,4 Н/м = 0,0544 кН/м. Перед порівнянням уточнюємо, чи діаграма задає корисне кабельне навантаження або загальне: власну вагу лотка не слід ані пропускати, ані рахувати двічі.

Приклад: кількість опор на прямій ділянці

Припустимо, перевірена монтажна схема допускає крок не більше 1,5 м за нашого навантаження, з опорами на обох кінцях 24-метрової ділянки:

Кількість прольотів = 24 ÷ 1,5 = 16.
Кількість опор = 16 + 1 = 17.

Це підрахунок для зазначеної схеми, а не правило для будь-якого лотка. Повороти, стики, консолі та кінцеві ділянки перевіряють окремо. Запас 25% на розширення також не замінює розрахункових коефіцієнтів надійності.

Під час комплектування підбираємо сумісні аксесуари для кабельних лотків: з’єднувачі, повороти, консолі та підвіси. Наприклад, у лінійці ENEXT перевіряємо артикули потрібної серії, а не лише назву виробника.

5. Кріплення підібрали без урахування основи

Одна консоль закріплена на бетонній колоні, інша — на стіні з пустотілої цегли. Кріплення поставили однакове.

— Воно ж туго затягнулося.
— Це ще не означає, що воно витримає потрібне навантаження в цій стіні.

Для анкера важливі основа, глибина встановлення, відстань до краю, стан отвору та напрямок зусилля. На консолі виникає також момент від навантаження: просто поділити загальну масу траси на кількість анкерів недостатньо.

Перевіряємо тип кріплення, монтажні умови й затягування. Якщо в специфікації розглядаємо кріпильні вироби АСКО-УКРЕМ, так само звіряємо призначення конкретної позиції. Бренд не замінює перевірки сумісності з основою.

— І не випробовуй консоль, повисаючи на ній. Для контролю є передбачені методи, а під трасою потім працюватимуть люди.

6. Не витримали радіус вигину кабелю

У кутку кабель намагаються притиснути до внутрішнього борту лотка.

— Якщо затягнути стяжку, він стане рівно.
— Нам потрібно, щоб він залишився цілим і відповідав своїм характеристикам.

Поворот добирають під допустимий радіус кабелю. Уявімо, що для конкретного виробу в потрібному режимі прокладання задано R ≥ 8D.

Радіус не дорівнює діаметру повного вигину. Для R = 160 мм діаметр відповідного кола дорівнює 320 мм. Уточнюємо також, від якої поверхні виробник визначає радіус.

Множник 8 у таблиці умовний. Для іншого кабелю або протягування під натягом вимога може відрізнятися. Перевіряємо найбільш вимогливий кабель на цьому повороті.

7. Залишили гострі зрізи та протягують кабель ривками

Після підрізання секції на краю залишилася задирка. Саме через неї потрібно протягнути кілька десятків метрів кабелю.

— Він потім лежатиме нерухомо.
— Спочатку він пройде через цей край під натягом.

До кабельних робіт обробляємо зрізи, перевіряємо виступи кріплень і встановлюємо потрібний захист виходів. Пошкоджене покриття відновлюємо способом, придатним для системи.

На складних поворотах організовуємо подавання кабелю та використовуємо відповідні напрямні. Якщо кабель перестав рухатися, зупиняємося й шукаємо причину. Збільшення зусилля без контролю може пошкодити його ще до підключення.

Допустиме тягове зусилля залежить від конструкції кабелю та способу захоплення. Вигадувати одну цифру «для всіх мідних кабелів» тут не можна.

8. Перетягнули стяжки та не втримали вагу вертикального кабелю

На спуску до шафи помітні вм’ятини від стяжок.

— Так надійніше тримається.
— Кріплення має утримувати кабель, не деформуючи оболонку.

Особливо уважно перевіряємо вертикальні ділянки. Наприклад, кабель масою 0,6 кг/м на спуску 8 м має масу 0,6 × 8 = 4,8 кг. Його вага становить приблизно 4,8 × 9,81 = 47,1 Н.

Це статична вага одного кабелю. Її не можна залишати на клемах обладнання. Кілька кріплень не обов’язково поділять зусилля порівну, тому просто ділити 47,1 Н на їхню кількість для остаточного підбору неправильно.

Вибираємо кріплення кабелю за призначенням, діаметром, допустимим навантаженням та умовами роботи. Для силових одножильних кабелів може знадобитися також перевірка кріплень на електродинамічні зусилля під час короткого замикання.

Звичайна стяжка для впорядкування пучка не автоматично підходить як несучий елемент. На вулиці додатково перевіряємо стійкість матеріалу до ультрафіолету та температури.

9. Силові й сигнальні лінії поклали разом

Над офісом в одному пучку заплановані живлення розеток, мережеві лінії та кабель привода вентиляції.

— Тут лише кілька метрів поруч.
— Спочатку з’ясуємо, які це кола. Для чутливого сигналу важливий не лише метраж.

Тривале паралельне прокладання поруч із джерелом завад може погіршити роботу зв’язку й автоматики. Універсальну відстань на кшталт «10 см достатньо всюди» не призначаємо.

• Силові й інформаційні лінії розділяємо відповідно до вимог систем.
• Для частотного привода перевіряємо маршрут моторного кабелю, екранування та підключення екрана.
• Для вимірювальних кіл враховуємо чутливість сигналу.
• Для оптики перевіряємо механічний захист, натяг і радіуси.

— Якщо потрібна перегородка, враховуємо її ще під час розрахунку ширини. Вставляти її між уже затиснутими пучками незручно.

10. Вважають болтове з’єднання гарантією електричного контакту

Оглядаємо пофарбовані стики металевих секцій.

— Болти затягнуті, отже, контакт є.
— Потрібну електричну безперервність забезпечують конструкцією з’єднання та перевіркою.

Виконуємо передбачені проєктом захисні з’єднання й зрівнювання потенціалів. У деяких системах електричну безперервність забезпечує штатний з’єднувач; в інших потрібні додаткові елементи.

Самовільно прибирати перемички або встановлювати їх за випадковою схемою не слід. Так само не можна без відповідного проєктного рішення використовувати лоток замість окремого захисного провідника PE.

Переріз захисних з’єднань і критерії вимірювань визначають для конкретної установки. Зовнішнього огляду стику недостатньо.

11. Проходку крізь стіну залишили «під піну»

На переході зі складу до офісу кабелі проходять через отвір у стіні.

— Будівельники потім запінять.
— Спочатку перевіримо, чи має ця стіна вимоги до вогнестійкості.

Для протипожежної проходки потрібне відповідне системне рішення. Звичайна монтажна піна не підтверджує вогнестійкість вузла. Спеціалізований матеріал також потрібно застосовувати з дотриманням його монтажних умов.

Перевіряємо матеріал і товщину стіни, розмір отвору, кабелі, лоток, зазори та глибину ущільнення. Універсальний розрахунок «літр піни на отвір» тут не працює.

Окремо не плутаємо проходку з вогнестійкою кабельною лінією. Якщо обладнання повинно працювати під час пожежі, перевіряють відповідну систему кабелю, опор і кріплень. Самої правильно закритої стіни недостатньо.

Після додавання кабелів ущільнення відновлюють за прийнятим рішенням і фіксують зміни.

12. Не промаркували кабелі та не перевірили готову трасу

Повертаємося до щита. Частина ліній уже заведена, підписів немає.

— Я пам’ятаю, який кабель куди йде.
— А наступний монтажник теж пам’ятатиме?

Для нашого об’єкта готуємо зрозумілу схему позначень і відповідне кабельне маркування. Позначення на кінцях лінії мають збігатися з документацією.

Приклад: скільки потрібно бирок

Для 24 ліній із позначенням на обох кінцях: 24 × 2 = 48 бирок. Якщо на кожній лінії є ще одна передбачена точка ідентифікації: 24 × 3 = 72 бирки. Із запасом 10% на заміну та помилки друку: 72 × 1,10 = 79,2, округлюємо до 80.

Кількість проміжних позначень визначає схема об’єкта. Наведений приклад потрібен для підрахунку матеріалів, а не задає обов’язковий інтервал маркування.

Перед здаванням перевіряємо кріплення, оболонки, проходки та захисні з’єднання. Виконуємо необхідні електричні випробування, а для мережевих ліній — перевірку параметрів передавання. Прилади й режими випробувань добирають з урахуванням підключеного обладнання.

Контрольна таблиця перед здаванням об’єкта

Як організувати монтаж кабельної траси без переробок

Після обходу на нашому умовному об’єкті є конкретний перелік дій: перенести ділянку біля вентиляції, уточнити ширину лотка, перевірити опори, виправити поворот і підготувати рішення для проходки. Добре, що кабель ще на барабанах.

1. Узгоджуємо маршрут та вимірюємо фактичні довжини.
2. Рахуємо кабелі: діаметри, масу, спосіб укладання й теплові умови.
3. Комплектуємо систему: лотки, опори, кріплення, повороти та захисні елементи.
4. Оглядаємо механічну частину до протягування кабелю.
5. Прокладаємо та маркуємо лінії, дотримуючись умов монтажу.
6. Завершуємо проходки, випробування та документацію.

— То головне — усе порахувати?
— Порахувати й перевірити, що на об’єкті зроблено саме так. Якщо змінили маршрут, додали кабелі або прибрали опору, повертаємося до відповідної перевірки.

Правильно змонтована кабельна траса витримує передбачене навантаження, зберігає кабелі та залишається доступною для обслуговування. Пройдіть її від щита до останнього споживача до початку укладання: кожну знайдену зараз помилку буде простіше виправити.
