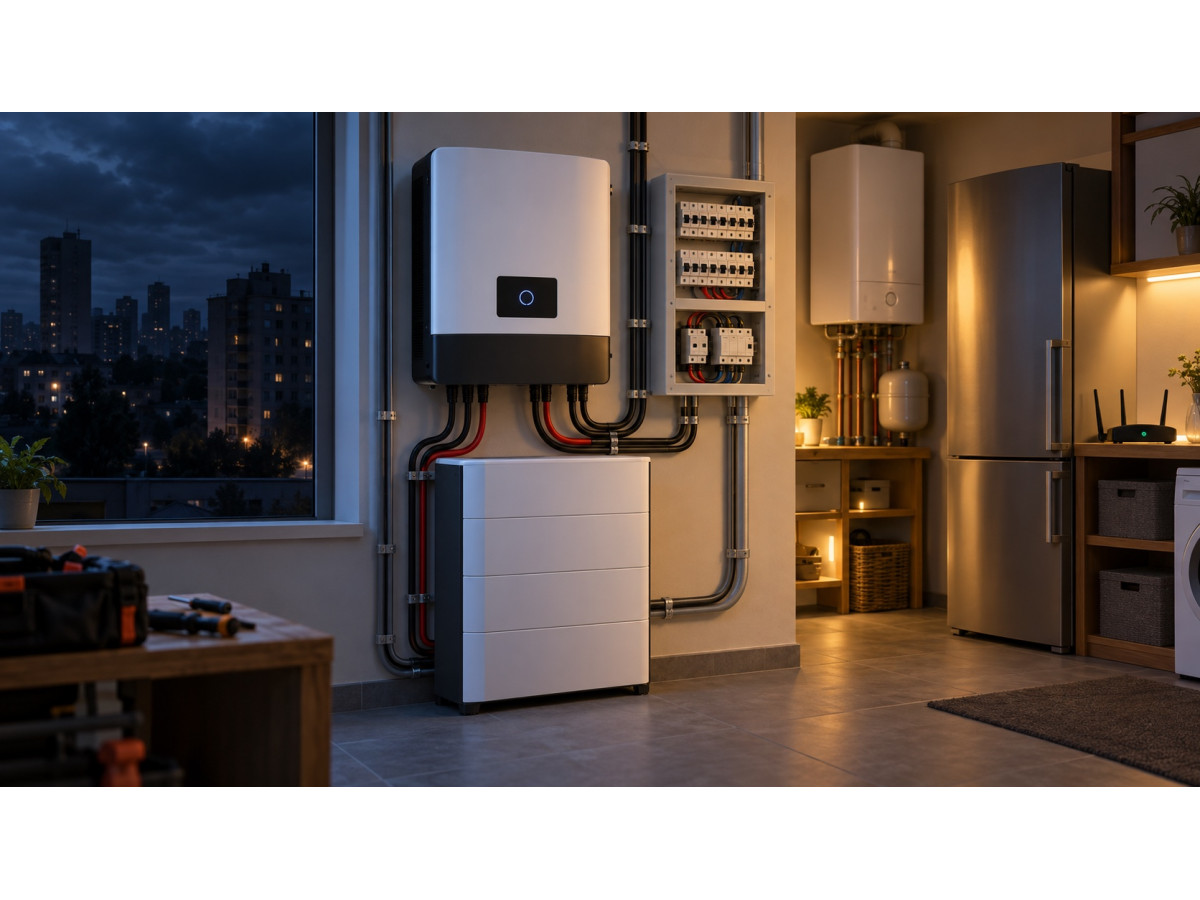

Під час відключень електроенергії багато хто починає шукати гібридний інвертор, акумулятор і сонячні панелі. У рекламі все просто: один пристрій приймає мережу, заряджає батарею, перемикає навантаження і за наявності сонця працює від панелей. На об’єкті все складніше. Інвертор потрібно узгодити з ввідним автоматом, проводкою, навантаженням, акумулятором, режимом заряджання та схемою резервних ліній.
Я часто приїжджаю на об’єкт уже після купівлі обладнання. Власник показує інвертор і каже: «Взяв на 10 кВт, щоб точно вистачило». Потім ми дивимося на ввідний автомат 16 або 25 А, кабель, щит і список приладів. У більшості випадків проблема була не в нестачі кіловатів, а в неправильному розрахунку системи.
Головний принцип: для режиму ДБЖ інвертор обирають не за площею квартири і не за красивою цифрою на корпусі. Спочатку визначають доступну потужність вводу, критичні навантаження та потрібну автономність, потім підбирають напругу батареї, струм заряджання і захист.
У статті використано технічні ідеї з наданих відео. Числові приклади навчальні. Паспортні значення конкретного інвертора, акумулятора, кабелю та автоматики мають пріоритет.
З чого починаємо вибір на об’єкті
У розмовах про інвертори часто звучать слова «блекаут», «АліЕкспрес», «байпас», «чиста синусоїда», MPPT і BMS. Поясню їх просто. Блекаут — це тривале відключення електроенергії. Байпас — режим, коли навантаження живиться від мережі, поки вона є. MPPT відповідає за заряд від сонячних панелей, а BMS стежить за станом літієвої батареї.
Роз’єм RJ-45 на корпусі ще не означає, що до нього можна підключити звичайний мережевий кабель: це може бути порт зв’язку BMS з іншою розпайкою. АліЕкспрес зручний для пошуку моделей і відгуків, але кількість замовлень не доводить якість. Один корпус може випускатися різними заводами під різними назвами, а прошивка, контроль якості, BMS і сервіс будуть різними.
Тому я дивлюся не на колір корпусу, а на паспорт, схему підключення, реальні відгуки, гарантію, сервіс і доступність запчастин. Ще одна популярна фраза — «хочу зарядити акумулятор за годину». Нижче порахуємо, чому такий режим не завжди можливий навіть із потужною літієвою батареєю.

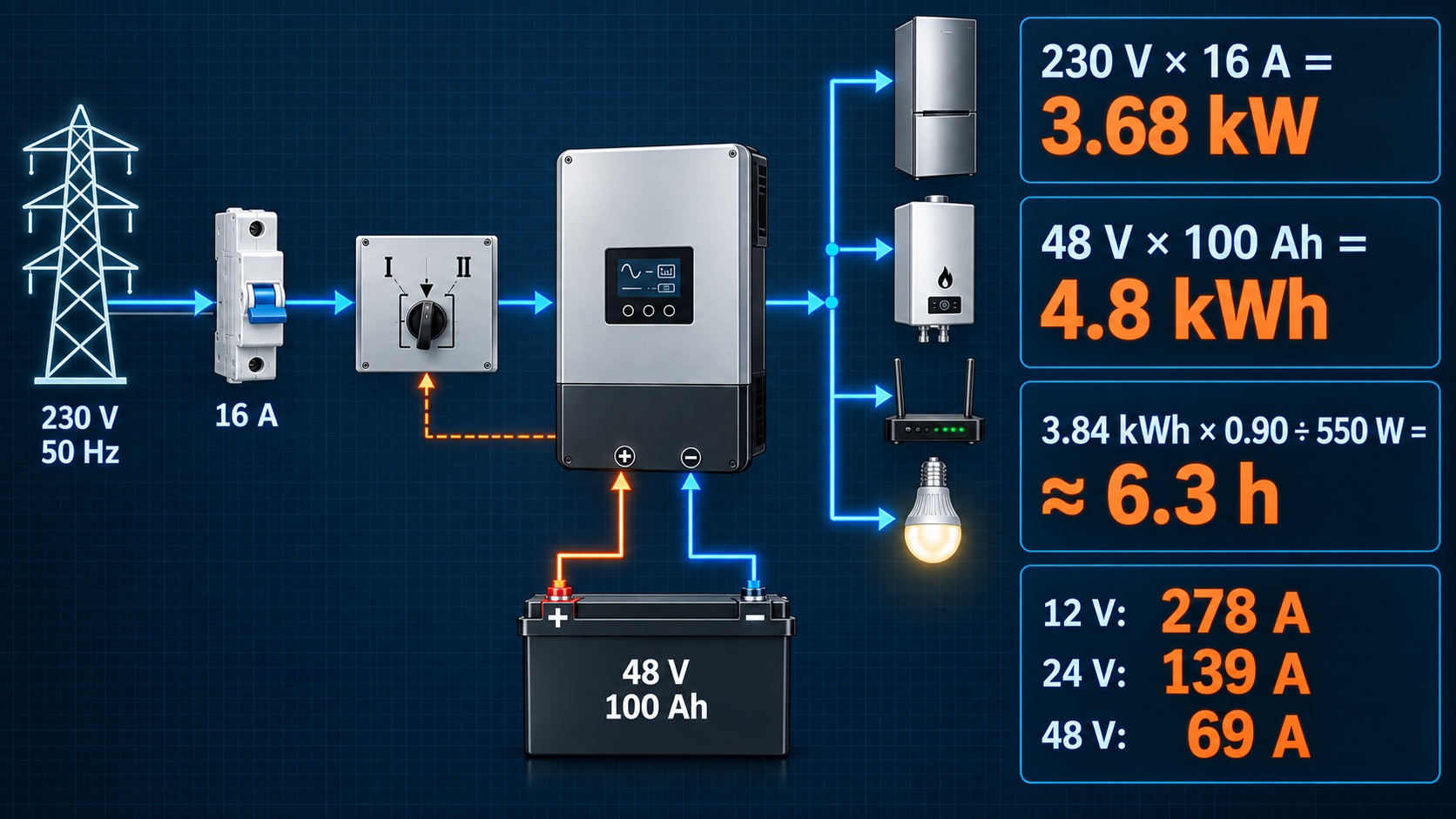

Спочатку дивимося на ввідний автомат
На об’єкті я починаю не з бренду інвертора, а з ввідного автомата та дозволеної схеми. Для однофазної мережі швидка оцінка виглядає так:
P ≈ U × I.
За номінальної напруги 230 В отримуємо:
| Ввідний автомат | Теоретична межа при 230 В | Практичний зміст |
|---|---|---|
| 16 А | 230 × 16 = 3,68 кВт | Зазвичай достатньо для критичних ліній; заряд і навантаження треба розподіляти. |
| 25 А | 230 × 25 = 5,75 кВт | Можливостей більше, але ввід і проводка мають витримувати цей струм. |
| 32 А | 230 × 32 = 7,36 кВт | Потрібна перевірка кабелю, захисту, лічильника та умов підключення. |
| 40 А | 230 × 40 = 9,20 кВт | Сам автомат не доводить, що вся установка розрахована на 9,2 кВт. |
Це верхня оцінка, а не рекомендація постійно навантажувати ввід на 100%. Під час запуску холодильника, насоса або компресора виникає короткочасний пік. Автомат також нагрівається, особливо в тісному щиті.
Приклад. У квартирі стоїть автомат 16 А. Власник хоче інвертор 10 кВт і планує одночасно вмикати чайник 2 кВт, бойлер 2 кВт і пральну машину 2 кВт. Лише ці прилади потребують близько 6 кВт, що більше за теоретичну межу вводу 3,68 кВт. Інвертор на 10 кВт не збільшить дозволену потужність міської мережі й не зробить проводку товстішою.
Якщо резервна група обмежена освітленням, холодильником, роутером, котлом і робочим місцем, важливіше забезпечити правильне перемикання на акумулятор і коректні налаштування, ніж купувати максимальний номінал.
Як порахувати потужність інвертора за реальними приладами
Складіть дві колонки: робоча потужність і можлива пускова потужність. У розрахунок беремо прилади, які можуть працювати одночасно, а не все обладнання в будинку.
| Навантаження | Робоча потужність | Що врахувати |
|---|---|---|
| LED-освітлення | 100–250 Вт | Підсумувати реальні групи та драйвери. |
| Роутер, ONU, сигналізація | 20–80 Вт | Працюють довго, тому впливають на автономність. |
| Ноутбук і монітор | 80–250 Вт | Перевірити блоки живлення та фактичне споживання. |
| Газовий котел із насосом | 100–300 Вт | Уточнити вимоги до нейтралі та форми синусоїди. |
| Холодильник | 100–300 Вт | Пуск компресора може бути у кілька разів більшим. |
| Насос свердловини | 750–1500 Вт | Пусковий струм може визначити клас інвертора. |
| Чайник, бойлер, духовка | 1500–3000 Вт кожен | Для економного ДБЖ зазвичай виключаються з резерву. |
Приклад для квартири
Одночасно плануємо: освітлення 180 Вт, роутер і ONU 35 Вт, ноутбук із монітором 180 Вт, котел 180 Вт і холодильник 220 Вт.
Pроб = 180 + 35 + 180 + 180 + 220 = 795 Вт.
Припустимо, найбільший пусковий приріст дає холодильник: робочі 220 Вт, короткочасно 1000 Вт. Приріст дорівнює 1000 − 220 = 780 Вт. Із запасом 25%:
Pрозр = (795 + 780) × 1,25 = 1968,75 Вт.
Для такої групи можна розглядати інвертор із номіналом близько 2,4–3 кВт, якщо його перевантажувальна здатність, форма синусоїди та час перемикання підходять навантаженню.
Якщо додати чайник 2 кВт, робоча потужність становитиме 795 + 2000 = 2795 Вт, а з тим самим пусковим приростом і запасом — (2795 + 780) × 1,25 = 4468,75 Вт. Тому чайник практичніше залишити поза резервною групою.
12, 24 чи 48 В: чому це важливо
Чим вища напруга батареї, тим менший струм за тієї самої потужності. Це означає менші втрати, простіше січення кабелю та менше навантаження на клеми.
IDC ≈ P ÷ (UАКБ × η), де η — ККД інвертора.
Для 3 кВт і умовного ККД 90%:
| Система | Розрахунок | Орієнтовний струм |
|---|---|---|
| 12 В | 3000 ÷ (12 × 0,90) | ≈ 278 А |
| 24 В | 3000 ÷ (24 × 0,90) | ≈ 139 А |
| 48 В | 3000 ÷ (48 × 0,90) | ≈ 69 А |
Для 5 кВт це буде приблизно 463 А, 231 А та 116 А відповідно. Тому 12 В частіше підходить для невеликих навантажень, 24 В — для середнього класу, а 48 В зручніше для потужних домашніх систем. У будь-якому випадку перевіряємо максимальний струм BMS, запобіжників, кабелів і клем.
Як розрахувати автономність акумулятора
Номінальна енергія батареї — це не вся енергія, яку можна отримати на виході 230 В. Враховуємо допустиму глибину розряду, ККД інвертора та його власне споживання.
Eкорисна ≈ U × Ah × DoD × η.
Приклад із LiFePO4 48 В 100 А·год
Номінальна енергія: 48 × 100 = 4800 Вт·год, або 4,8 кВт·год. За допустимої глибини розряду 80% маємо 4,8 × 0,80 = 3,84 кВт·год.
За ККД інвертора 90% на змінному струмі залишиться близько 3,84 × 0,90 = 3,46 кВт·год. Якщо інвертор у режимі очікування споживає 50 Вт, а прилади — 500 Вт, загальне навантаження батареї становить близько 550 Вт:
t ≈ 3,46 ÷ 0,55 = 6,29 години.
Це оцінка: холодильник працює циклічно, насос запускається ривком, температура впливає на батарею, а BMS може вимкнути її раніше розрахункового залишку.
Чому «заряд за годину» потрібно перевірити
Для батареї 48 В 100 А·год струм заряджання 100 А означає приблизно 48 × 100 = 4,8 кВт постійного струму. З урахуванням втрат зарядному пристрою потрібно близько 5,2–5,5 кВт від мережі.
Якщо одночасно працюють прилади на 500 Вт, загальний запит може наблизитися до 5,7–6 кВт. За ввідного автомата 16 А теоретична межа становить 3,68 кВт. Якщо залишити 500 Вт на навантаження та прийняти ККД заряджання 90%, максимальний струм можна попередньо оцінити:
Iзар max ≈ (3,68 − 0,50) × 0,90 × 1000 ÷ 48 ≈ 60 А.
Отже, заряд 100 А від такого вводу не вийде: обмеження буде на стороні мережі та автомата. Для автомата 25 А межа вища, але все одно залишаємо запас на поточне навантаження й перевіряємо кабель.
AGM, GEL, LiFePO4 та NMC: яку батарею вибрати
| Тип | Переваги | Обмеження | Що перевірити |
|---|---|---|---|
| AGM | Доступність і проста інтеграція. | Не любить глибокого розряду та завеликого струму заряджання. | Струм заряду, режим підтримання, вентиляцію. |
| GEL | Підходить для буферних режимів за правильної зарядки. | Чутливий до неправильного напруження та прискореного заряду. | Профіль заряджання GEL і температурну компенсацію. |
| LiFePO4 | Велика корисна ємність, високий струм і мала маса. | Потрібна сумісність інвертора та BMS. | Струм заряду/розряду, температуру, CAN/RS-485. |
| NMC | Висока питома енергія та компактність. | Потребує якісної BMS і температурного контролю. | Сертифікацію збірки та обмеження BMS. |
Для свинцевої батареї 100 А·год у відео наведено орієнтир 0,1C, тобто близько 10 А заряду. Це не універсальне правило для всіх AGM і GEL: точне значення беремо з паспорта. Струм 20 А для однієї батареї може бути допустимим, а для іншої — небезпечним.
Літієву батарею теж не можна заряджати навмання. Перевіряємо напругу завершення заряду, нижню температуру, струм BMS і зв’язок з інвертором. Роз’єм RJ-45 не гарантує однакової розпайки в різних виробників.
Для вибору батарей і зарядних пристроїв дивіться розділ акумуляторів і резервного живлення.
Гібридний інвертор «все в одному» чи окремі блоки
Є два підходи. Перший — гібридний інвертор, у якому поєднані зарядний пристрій, інвертор, MPPT і логіка перемикання. Другий — окремі блоки: сонячний або мережевий інвертор, зарядний пристрій, акумулятор, автоматичний перемикач і захист.
| Критерій | Гібридний інвертор | Окремі компоненти |
|---|---|---|
| Монтаж | Швидше зібрати базову систему. | Більше кабелів, налаштувань і місця. |
| Налаштування | Функції зосереджені в одному меню. | Кожен блок налаштовують окремо. |
| Ремонт | Відмова одного вузла може вимкнути весь апарат. | Можна замінити конкретний зарядник чи перемикач. |
| Гнучкість | Залежить від прошивки та підтриманих режимів. | Компоненти можна змінювати незалежно. |
| Сонячні панелі | MPPT може бути вбудований. | MPPT добирають окремо за напругою і струмом. |
Окрема система не стає автоматично надійною: у ній більше з’єднань і більше можливостей помилитися. Її перевага з’являється, коли монтажник узгоджує блоки й залишає ручний обхід на випадок несправності.
Налаштування, які перевіряємо після монтажу
Одна з найчастіших помилок — встановити апарат і залишити заводські налаштування. Меню різних моделей відрізняється, тому назви пунктів звіряємо з інструкцією.
- Режим за наявності мережі. Перевіряємо, чи навантаження живиться від мережі через байпас, а батарея не розряджається без причини.
- Діапазон вхідної напруги. Широкий діапазон може довше утримувати живлення при просіданні, але не вся електроніка розрахована на 100–150 В. Вужчий діапазон частіше переводить систему на батарею.
- Час перемикання. Значення 10 або 20 мс не можна переносити з однієї моделі на іншу.
- Тип батареї. AGM, GEL і літієва батарея заряджаються за різними алгоритмами.
- Максимальний струм заряду. Його обмежують інвертор, BMS, акумулятор, ввід і поточне навантаження.
- Пріоритет джерел. Мережа, батарея та сонячний масив мають працювати в передбаченій виробником послідовності.
- Вимкнення за низького заряду. Для свинцевої батареї не допускаємо глибокого розряду, для літію орієнтуємося на BMS і паспорт.
Для захисту від нестабільної мережі іноді додаємо реле напруги та пристрої контролю параметрів мережі. Реле не замінює інвертор і не виправляє неправильну нейтраль, слабкий кабель або помилку в налаштуванні.
Чому не можна підключати «все» до резерву
Резервна група має бути окремою. Зазвичай до неї включають освітлення, холодильник, роутер, сигналізацію, автоматику опалення та робоче місце. Бойлер, електроплиту, електричну теплу підлогу, потужний кондиціонер і заряджання електромобіля частіше залишають на звичайному вводі.
Приклад. Базова група споживає 800 Вт. Бойлер додає 2 кВт, чайник — ще 2 кВт. У момент одночасного ввімкнення отримаємо близько 0,8 + 2 + 2 = 4,8 кВт, без урахування холодильника та пускових струмів. Для інвертора на 3 кВт це перевантаження.
Розділення виконують у щиті: окремий автомат, виділена група та зрозуміле маркування. Для захисту використовуємо автоматичні вимикачі, а корпус і внутрішню компоновку підбираємо за проєктом.
Кабелі, автомати та з’єднання
Потужний інвертор не дає права збільшити струм у наявній проводці. На стороні батареї струми можуть сягати сотень ампер, тому кабель робимо якомога коротшим, з’єднання захищаємо запобіжниками, а січення та наконечники підбираємо за струмом і умовами прокладання.
На стороні 230 В перевіряємо ввідний автомат, автомат інвертора, автомати резервних ліній, ПЗВ/дифзахист, нейтраль і заземлення. Якщо є перемикання мережі та інвертора, джерела мають бути розділені схемою, яка виключає зустрічне живлення. Для автоматичного переходу використовують сумісний АВР.
Для монтажу в щиті потрібні якісні клеми та з’єднувальні елементи. Наконечник має відповідати січенню й матеріалу жили, а затягування перевіряють після укладання. Найчастіше гріється не бренд, а слабкий контакт, перевантажена клема чи неправильно підібраний кабель.
Що перевірити до купівлі
- Номінал і фактичний стан ввідного автомата.
- Перелік критичних приладів та їхні пускові струми.
- Номінальну й максимальну потужність інвертора.
- Напругу батареї: 12, 24 або 48 В.
- Корисну ємність, допустимі струми заряду й розряду.
- Сумісність BMS, CAN/RS-485 і розпайку кабелю зв’язку.
- Час перемикання та форму вихідної напруги.
- Власне споживання в режимі очікування.
- Наявність ручного обходу та можливість безпечно знеструмити систему.
- Схему нейтралі, заземлення, автоматів і резервних груп.
- Гарантію, сервіс і наявність запасних компонентів.
Перевірка після встановлення
Після монтажу не обмежуємося тим, що на дисплеї з’явилися 230 В.
| Етап | Що перевіряємо |
|---|---|
| Без навантаження | Полярність, захисний провідник, клеми та відсутність випадкових перемичок. |
| З малим навантаженням | Перехід мережа/батарея, повернення в мережу та аварійна індикація. |
| З робочим навантаженням | Струм, нагрів кабелів і клем, роботу вентилятора, відсутність перевантаження. |
| За низького заряду | Обмеження потужності та вимкнення за налаштуваннями BMS/інвертора. |
| Після вимкнення | Роботу котла, роутера, холодильника й іншої чутливої техніки. |
| Через кілька днів | Чи не розряджається батарея в очікуванні та чи не перегрівається зарядний пристрій. |
Якщо плануються панелі, перевіряємо MPPT: робочий діапазон напруги, максимальний струм, напругу холостого ходу за низької температури та правильність послідовного/паралельного з’єднання. Сонячну частину не підключають лише тому, що «роз’єм підходить».
Підсумок
Гібридний інвертор може бути зручним ДБЖ для квартири або будинку, але його не можна вибирати за однією цифрою потужності. Спочатку рахуємо ввід: 16 А при 230 В — це близько 3,68 кВт теоретичної межі. Потім визначаємо резервну групу, враховуємо пускові струми, обираємо напругу батареї та перевіряємо, скільки енергії реально доступно після втрат.
Для невеликої групи може вистачити 2,4–3 кВт. Для вищих потужностей частіше виправдана батарея 48 В, оскільки струми нижчі. LiFePO4 дає велику корисну ємність і високий струм, але потребує сумісної BMS та правильної зарядки. AGM і GEL підходять для інших режимів і не пробачають завищеного струму або глибокого розряду.
Не купуйте обладнання поспіхом під час чергового блекауту. Спочатку складіть однолінійну схему, порахуйте навантаження та заряд, визначте резервні лінії й лише після цього порівнюйте моделі, відгуки, сервіс і продавця — зокрема на АліЕкспрес. У складній системі окремі компоненти можуть спростити ремонт, а гібридний апарат — монтаж. Надійність в обох випадках визначає узгодженість усієї схеми.
Важливо: підключення інвертора, акумуляторної батареї та резервного вводу пов’язане зі струмами короткого замикання, пожежною небезпекою та ризиком зустрічної напруги. Проєктування, монтаж і випробування має виконувати кваліфікований фахівець за інструкцією конкретного обладнання.
