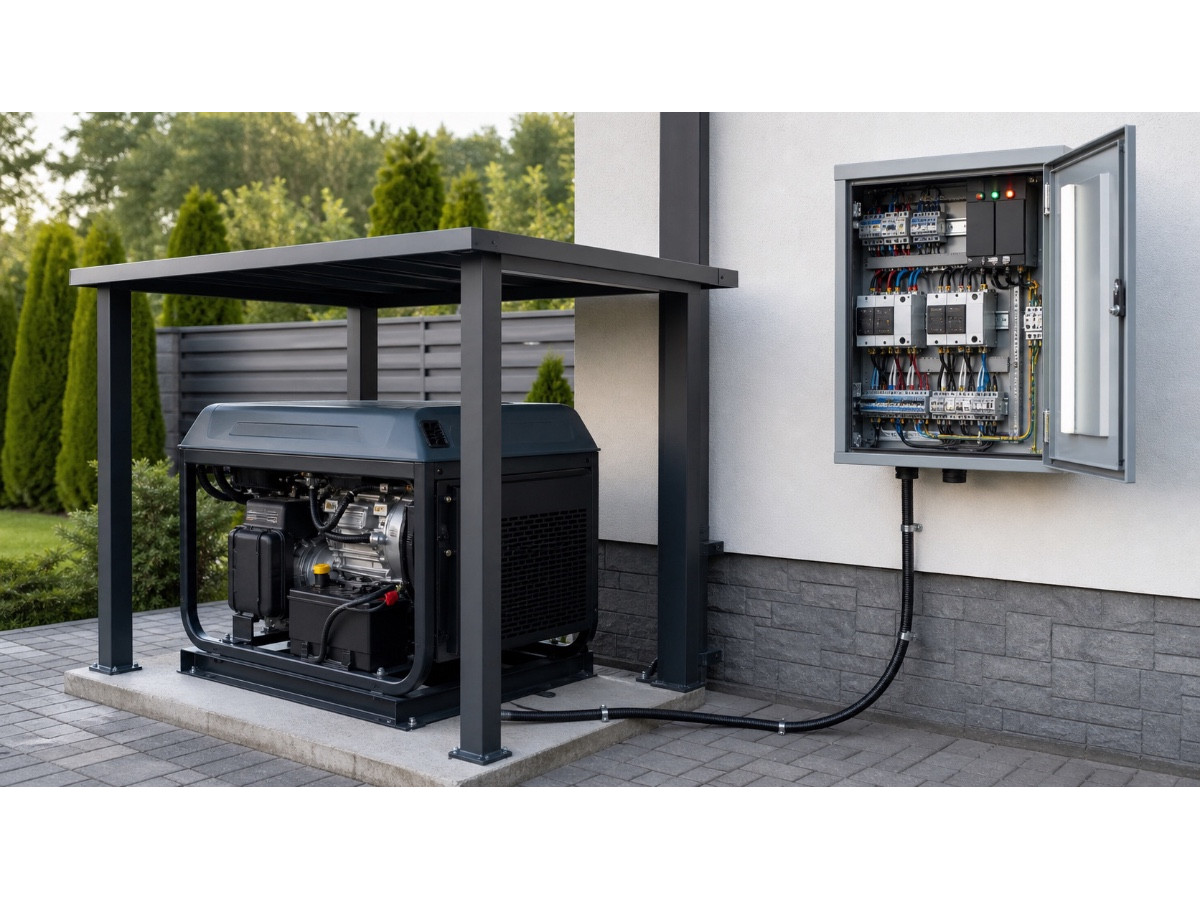

Генератор може забезпечувати будинок електроенергією багато годин, але сам по собі не розв’язує головну проблему: хто запустить двигун і перемкне навантаження, якщо під час відключення нікого немає вдома? Для цього застосовують АВР із функцією автозапуску — систему, яка контролює міську мережу, запускає генератор, перевіряє його роботу, підключає резерв і коректно зупиняє двигун після відновлення напруги.
Головна відмінність: звичайний автоматичний перемикач вводів і система автозапуску генератора — не одне й те саме. Перемикач комутує два джерела, на яких уже є нормальна напруга. Повноцінний автозапуск додатково керує стартером, запалюванням, повітряною заслінкою та подаванням пального, контролює успішний запуск і зупиняє двигун у разі аварії.
Мене звати Андрій Подшивалов. Понад 15 років я працюю електриком, раніше працював у ДТЕК, а сьогодні займаюся підбором і впровадженням рішень з автоматизації та резервного живлення разом із командою «Електро-НВА». Нижче розберемо не рекламну абревіатуру ATS на коробці, а всю систему: від контакторів у щиті до паливного клапана та стартерної батареї.
Що таке АВР для генератора з автозапуском
АВР — автоматичне введення резерву. У побутовій системі основним джерелом зазвичай є міська мережа, а резервним — бензиновий, дизельний або газовий генератор. Коли параметри основного вводу стають неприпустимими, автоматика має виконати кілька послідовних операцій.
В одному з наданих відеоматеріалів призначення системи сформульовано дуже точно: «генератор стоятиме в резерві, тобто вмикатиметься нечасто, але коли потрібно — тоді потрібно». Саме тому система має бути готовою до запуску після тижнів або місяців очікування, а не лише красиво працювати під час першого демонстраційного тесту.
З яких вузлів складається повноцінна система
| Вузол | Що робить | Що перевірити |
|---|---|---|
| Контролер мережі | Визначає зникнення, зниження, підвищення напруги або аварію фаз | Діапазони, затримки та реакцію на короткі провали |
| Контролер двигуна | Керує стартером, запалюванням, спробами запуску та зупиненням | Сумісність із бензиновим або дизельним двигуном |
| Привід повітряної заслінки | Збагачує суміш під час холодного пуску та відкриває заслінку після запуску | Хід, зусилля, морозостійкість і ручне керування |
| Паливний клапан | Відкриває подавання пального лише на час роботи | Напругу котушки, пропускну здатність і стан без живлення |
| Зарядний пристрій | Підтримує стартерний акумулятор у режимі очікування | Наявність штатної підзарядки та допустимий струм |
| Комутаційний апарат | Перемикає навантаження між мережею та генератором | Кількість полюсів, струм, категорію застосування та блокування |
| Захисні апарати | Захищають кожен ввід, кабель і відхідні лінії | Узгодження автоматів, кабелів, ПЗВ і системи заземлення |
Для контролю трифазного міського вводу можна застосовувати спеціалізовані пристрої, наприклад реле напруги та контролю фаз РНПП-311M. Інші варіанти представлені в категорії реле напруги. Реле не замінює силовий перемикач: воно лише аналізує мережу та видає керувальну команду.

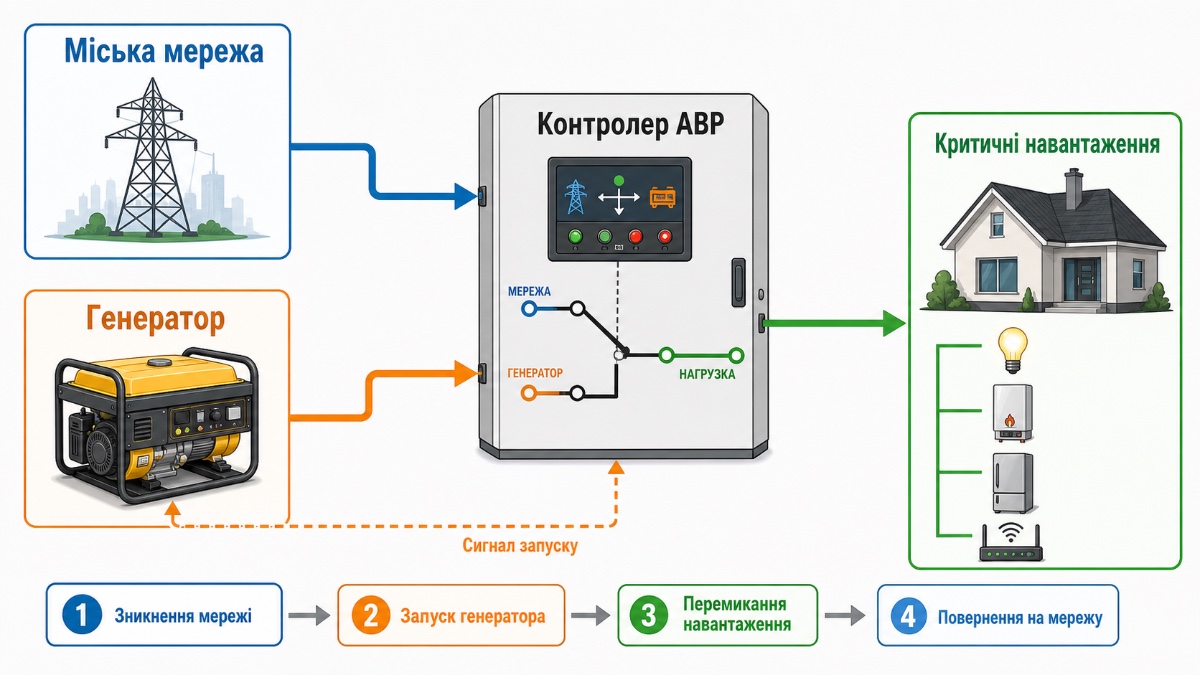

Як відбувається автоматичний запуск
Конкретні інтервали задає виробник контролера, проте правильна логіка зазвичай виглядає так:
T0: міська мережа виходить за допустимі межі.
Підтвердження: контролер переконується, що це не короткочасний провал.
Запуск: відкривається паливний клапан, заслінка переходить у пускове положення, вмикається стартер.
Контроль: система визначає факт роботи двигуна та перевіряє вихідну напругу.
Прогрівання: двигун певний час працює без навантаження.
Передавання навантаження: мережевий ввід вимикається, після гарантованого розриву вмикається генераторний.
Повернення: автоматика витримує затримку та переводить будинок на стабільну міську мережу.
Охолодження: генератор ще працює без навантаження, а потім зупиняється.
У наданих розшифровках команда запуску подається через кілька секунд після зникнення мережі, далі двигун прогрівається, і лише потім споживачі отримують живлення. Після повернення мережі навантаження спочатку переводиться на основний ввід, а генератор певний час працює без навантаження. Значення 3, 15 або 30 секунд не можна переносити з одного контролера на інший — це налаштування конкретної автоматики та двигуна.
Навіщо потрібна затримка: якщо мережа зникла й одразу з’явилася, негайний запуск лише зношує стартер та акумулятор. Якісний контролер фільтрує короткі події й не підключає навантаження до нестабільного генератора.
Як контролер визначає успішний запуск
Проста автоматика може орієнтуватися лише на появу 230 В. Але якщо двигун уже працює, а автомат генератора вимкнений або регулятор напруги несправний, контролер здатний помилково повторно ввімкнути стартер.
Надійніша схема використовує два незалежні сигнали:
- факт обертання двигуна — імпульси запалювання, сигнал зарядного генератора або датчик обертів;
- якість електричного виходу — напруга й частота в допустимих межах після силового автомата.
Так система розрізняє три стани: двигун не запустився; двигун працює, але нормального електричного виходу немає; двигун і альтернатор працюють справно. Підключати навантаження можна лише в третьому випадку.
Готовий генератор з ATS чи переобладнання звичайного
| Варіант | Переваги | Обмеження | Кому підходить |
|---|---|---|---|
| Заводський генератор із роз’ємом ATS | Штатна сумісність, готові приводи та кабель керування, збереження гарантії | Контролер часто сумісний лише зі своєю серією | Нова система, яку підбирають комплектом |
| Універсальний контролер і переобладнання | Гнучка логіка та автоматизація наявної станції | Потрібні електростартер, привід заслінки, паливний клапан, датчики та грамотний монтаж | Сумісний генератор без штатного ATS |
| Лише автоматичний перемикач | Компактне перемикання двох готових вводів | Не запускає двигун без окремого контролера | Інвертор або генератор із власною системою запуску |
Привід повітряної заслінки
Холодному бензиновому двигуну зазвичай потрібна збагачена суміш. Людина закриває та відкриває заслінку вручну; автоматика має виконати це приводом. Важливі достатнє зусилля, правильний хід, стійкість до вібрації та холоду, а також можливість ручного запуску в разі відмови автоматики.
Електромагнітний паливний клапан
Якщо резервний бензогенератор постійно очікує запуску з відкритим ручним краном, забруднення під голкою карбюратора може спричинити витік пального. Електромагнітний клапан відкриває подавання лише на час роботи. Він не скасовує паливний фільтр, чисту каністру та регулярний огляд.
Підтримання стартерної батареї
Автозапуск не допоможе, якщо після тривалого очікування акумулятор не здатний прокрутити стартер. Тому підтримувальний зарядний пристрій — важлива частина системи. Під час вибору блока потрібно уточнити, чи заряджає він батарею генератора від міської мережі та чи контролює її стан.
Однофазний і трифазний ввід
| Міський ввід | Генератор | Практичне рішення | Особливість |
|---|---|---|---|
| 1 фаза | 1 фаза | Двополюсне перемикання фази й нейтралі за проєктом | Найпростіший побутовий сценарій |
| 3 фази | 1 фаза | Виділена однофазна група критичних споживачів | Не можна об’єднувати три фази перемичкою |
| 3 фази | 3 фази | Чотириполюсний АВР і контроль фаз | Потрібно перевірити перекіс і потребу в трифазних споживачах |
Порівняння перемикачів із каталогу
У категорії АВР магазину «Електро-НВА» представлені пристрої з різною кількістю полюсів, номінальним струмом і логікою. Таблиця допомагає зрозуміти призначення моделей, але не замінює перевірку сумісності з контролером запуску генератора.
| Модель | Полюси | Струм | Де доречна | Що врахувати для генератора |
|---|---|---|---|---|
| UEC SB-ATS-2-063 | 2P | 63 А | Однофазна мережа | Потрібен окремий контролер запуску двигуна |
| LEE APS-2/100 | 2P | 100 А | Однофазна лінія з великим розрахунковим струмом | 100 А не замінюють розрахунок кабелю й захисту |
| UEC SB-ATS-4-063 | 4P | 63 А | Трифазна мережа з нейтраллю | Перевірити контроль усіх фаз і запуск станції |
| TAKEL ASM-PV-12/63 2P | 2P | 63 А | Системи з інвертором або PV | PV-логіку не слід автоматично вважати генераторною |
| TAKEL ASM-PV-12/63 4P | 4P | 63 А | Трифазні інверторні та PV-системи | Перевірити призначення вводів і алгоритм повернення |
Наявність і характеристики товарів можуть змінюватися. Перед купівлею звіряйте картку, документацію виробника та проєкт підключення.
Контактори, блокування та захист від зустрічної напруги
Класичний щит АВР може бути зібраний на мережевому та генераторному контакторах. Логіка повинна унеможливлювати одночасне з’єднання джерел. Відповідні силові апарати представлені в категорії контакторів. Номінал обирають за категорією застосування, характером навантаження, напругою котушки, кількістю полюсів і ресурсом.
Категорично не можна: подавати генератор у домашню мережу кабелем «вилка–вилка». Така схема залишає доступні струмовідні контакти, перевантажує розеткову лінію та може подати напругу в зовнішню мережу. Потрібен окремий стаціонарний ввід, захисний апарат і перемикач, який фізично виключає зустрічне живлення.
Фаза, нейтраль і заземлення
Схема нейтралі залежить від системи заземлення об’єкта, конструкції генератора, застосованих ПЗВ і вимог виробника. Універсальної поради «завжди об’єднати нулі» або «завжди розірвати нуль» немає. В однофазних системах часто застосовують двополюсне перемикання, у трифазних із нейтраллю — чотириполюсне. Захисний провідник PE штатним АВР не перемикають.
Докладніше базові принципи розглянуті в матеріалі «Автоматичний ввід резерву у квартирі та будинку — підключення, схеми, помилки, досвід електрика».
Як розрахувати потужність генератора для будинку
Потужність обирають не за площею будинку та не за номіналом ввідного автомата. Основа розрахунку — перелік приладів, які мають працювати під час відключення. Для кожного потрібні два значення: робоча потужність і короткочасна потужність під час запуску.
Попередній розрахунок:
P генератора ≥ сума одночасних робочих навантажень + найбільший пусковий приріст + запас 20–25%
Пусковий приріст — різниця між пусковою та вже врахованою робочою потужністю. Піки всіх двигунів не підсумовують, якщо керування не допускає їх одночасного запуску.
| Споживач | Робоча потужність | Потужність під час пуску | Коефіцієнт | Закладати в розрахунок |
|---|---|---|---|---|
| LED-освітлення, 5–10 ламп | 50–120 Вт | До 150 Вт | 1,0–1,3 | 100–150 Вт |
| Роутер і ONU | 15–30 Вт | 20–40 Вт | 1,0–1,3 | 30–40 Вт |
| Ноутбук | 45–100 Вт | До 120 Вт | 1,0–1,2 | Потужність блока живлення |
| Телевізор | 60–180 Вт | 80–220 Вт | 1,0–1,3 | 100–220 Вт |
| Газовий котел із насосом | 100–200 Вт | 250–500 Вт | 2–3 | До 500 Вт і перевірку нейтралі |
| Циркуляційний насос | 60–150 Вт | 180–450 Вт | 2–3 | До 450 Вт |
| Холодильник | 100–250 Вт | 600–1200 Вт | 3–6 | До 1,2 кВт на запуск |
| Морозильна камера | 120–300 Вт | 700–1500 Вт | 3–6 | До 1,5 кВт на запуск |
| Насос свердловини 0,75 кВт | 750–1100 Вт | 2,2–3,5 кВт | 3–4 | Не менше 3,5 кВт на запуск |
| Насос свердловини 1,1 кВт | 1,1–1,5 кВт | 3,3–5,0 кВт | 3–4 | До 5 кВт на запуск |
| Мікрохвильова піч | 1,0–1,5 кВт | 1,5–2,0 кВт | 1,3–1,7 | До 2 кВт |
| Електрочайник | 1,5–2,2 кВт | 1,5–2,2 кВт | 1,0 | Повну паспортну потужність |
| Бойлер | 1,5–2,5 кВт | 1,5–2,5 кВт | 1,0 | Зазвичай виключають із резерву |
Значення — орієнтири для попереднього підбору. Остаточні дані перевіряйте на шильдику, у документації та, за можливості, вимірюйте пуск струмовими кліщами з функцією Inrush.
Приклад №1: квартира без потужних насосів
Освітлення — 100 Вт, роутер і ONU — 25 Вт, ноутбук — 90 Вт, газовий котел — 150 Вт, холодильник — 180 Вт. Сумарна робоча потужність дорівнює 545 Вт. Найбільший пусковий приріст створює холодильник: 1000 − 180 = 820 Вт.
Практичний вибір: генератор із номінальною потужністю не менше 2,0 кВт і короткочасною максимальною близько 2,2–2,5 кВт. Якщо потрібно вмикати чайник або мікрохвильову піч, варто перейти до класу 3–3,5 кВт або заборонити одночасну роботу потужних приладів.
Приклад №2: будинок із насосом свердловини
Робоче навантаження: освітлення 150 Вт, холодильник 200 Вт, котел 150 Вт, роутер і автоматика 50 Вт, насос 1,1 кВт. Сумарно — 1,65 кВт. Якщо виміряний пік насоса сягає 4,5 кВт, його пусковий приріст дорівнює 4,5 − 1,1 = 3,4 кВт.
Практичний вибір: станція номіналом близько 6,5–7 кВт за умови, що двигун та альтернатор справді витримують заявлений пік. Альтернатива — затримати запуск насоса або застосувати сумісний пристрій плавного пуску.
Кіловати та кіловольт-ампери
На генераторі можуть бути вказані кВт і кВА. Для активного навантаження значення близькі, але двигуни та імпульсні блоки живлення споживають реактивну складову. Для попереднього перерахунку використовують:
Наприклад, 6 кВА при cos φ = 0,8 відповідають 4,8 кВт активної потужності. Остаточний вибір виконують за паспортами генератора та споживачів.
Що відбувається при нестабільній міській мережі
Після аварії напруга може кілька разів з’являтися та зникати. Щоб генератор не запускався й не зупинявся на кожен імпульс, потрібні затримка підтвердження аварії, затримка повернення, пороги напруги й частоти, обмеження кількості спроб запуску та захист стартера від увімкнення при працюючому двигуні.
Типові помилки
| Помилка | Наслідок | Правильний підхід |
|---|---|---|
| Придбали лише перемикач | Двигун ніхто не запускає | Перевірити дистанційний запуск та інтерфейс керування |
| Немає підзарядки АКБ | Стартер не прокручує двигун після простою | Підтримувальний зарядний пристрій |
| Немає прогрівання й охолодження | Навантага подається на холодний двигун | Налаштовані затримки за інструкцією |
| Немає контролю запуску | Стартер може ввімкнутися при працюючому двигуні | Контроль двигуна та електричного виходу |
| У резерві весь будинок | Перевантаження від бойлера, плити або опалення | Окрема група критичних ліній |
| Немає регулярного тесту | Несправність виявляється під час аварії | Планові запуски з перевіркою перемикання |
Обслуговування системи
- виконуйте регулярний тестовий запуск згідно з інструкцією;
- перевіряйте фактичне перемикання навантаження;
- контролюйте рівень і стан оливи;
- не зберігайте старий бензин довше дозволеного строку;
- перевіряйте заряд і клеми стартерної батареї;
- оглядайте паливопровід, клапан і карбюратор на витоки;
- перевіряйте аварійне зупинення та ручний режим;
- не запускайте двигун у закритому приміщенні без розрахованої вентиляції та відведення вихлопу.
Підсумок
Справжній АВР для генератора з автозапуском — це не одна коробка та не один контактор. Це узгоджена система, яка відрізняє реальну аварію мережі від короткого провалу, безпечно запускає двигун, підтверджує його роботу, перевіряє напругу, перемикає навантаження без з’єднання джерел, повертає будинок на міську мережу й лише потім зупиняє генератор.
Починайте з переліку критичних навантажень та однолінійної схеми. Далі обирайте генератор, контролер запуску, перемикач, реле контролю, захисні апарати, кабель і щит як єдину систему. Обладнання представлене в категорії АВР, а додаткові матеріали — у розділі статей «Електро-НВА».
