Більшість проблем у проводці виникає не в кабелі, а в місцях з'єднань: скрутка ослабла, контакт окислився, клема перегрілася. Правильно підібрана клема вирішує це на роки. Розбираємо основні види клем і де кожна з них доречна.
Коротко:
- Однодротові жили — пружинні push-in клеми або клеми з важелем.
- Гнучкі жили — клеми з важелем, гвинтові або push-in з наконечником НШВІ.
- Номінальний струм клеми — не менший за номінал автомата лінії.
- Мідь і алюміній — лише в спеціальних клемах.
- Усі з'єднання — у коробках з доступом для обслуговування.
Основні види клем
| Вид | Як працює | Де доречний |
|---|---|---|
| Пружинні push-in | Жилу просто вставляють у гніздо, пружина притискає її | Однодротові мідні жили 1,5–2,5 мм² у розподільних коробках |

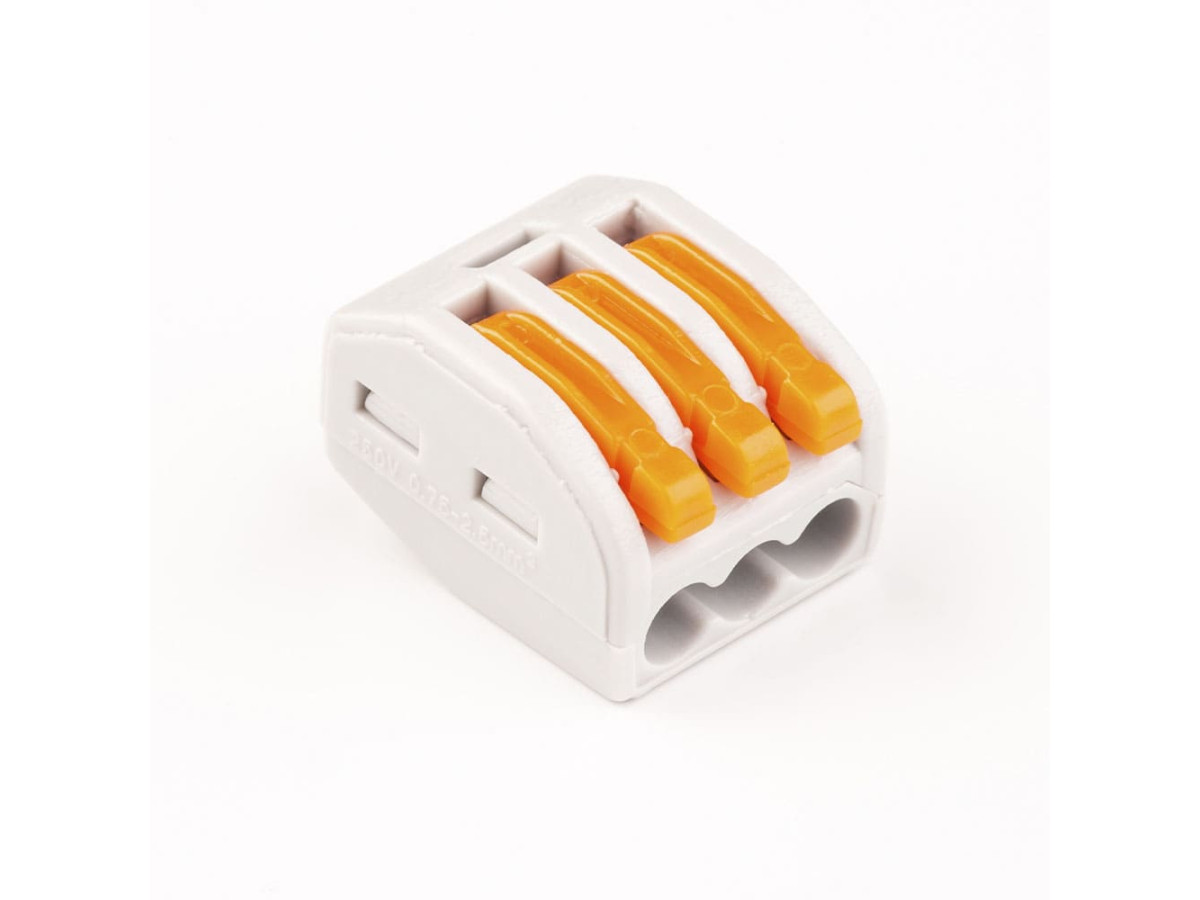

| З важелем | Важіль відкриває затискач, жилу вставляють і закривають | Однодротові і гнучкі жили, з'єднання різних перерізів, підключення світильників |
| Гвинтові колодки | Жилу затискають гвинтом | Корпуси приладів, щити, з'єднання більших перерізів |
| Ковпачки СІЗ | Ізолюють і стягують скрутку пружиною всередині | Невеликі перерізи і малі струми, швидкий ремонт |
| Клеми на DIN-рейку | Прохідні, розподільні, заземлювальні модулі в щиті | Розведення ліній у щитах і шафах автоматики |
| Силові ввідні та відгалужувальні | Великі перерізи, кілька відводів | Ввід у щит, відгалуження від магістралі |
Як вибрати клему: 4 параметри
1. Переріз і тип жили
На корпусі вказано діапазон перерізів для однодротових (solid) і гнучких (flexible) провідників. Однодротовий провід 2,5 мм² у пружинну клему заходить без проблем, а гнучкий того ж перерізу — лише з наконечником НШВІ. Як його обтиснути, розповідаємо в гайді як обтиснути кабельний наконечник.
2. Номінальний струм
Клема має витримувати струм лінії з запасом. Якщо лінію розеток захищає автомат 16 А, клема має бути розрахована щонайменше на 16 А, а краще — більше. Як пов'язані переріз, автомат і потужність, ми розібрали в гайді як вибрати переріз кабелю.
3. Кількість провідників
Клеми випускають на 2, 3, 4, 5 і більше гнізд. Беріть клему з одним-двома вільними гніздами: так простіше додати відвід, не переробляючи з'єднання.
4. Умови роботи
У вологих приміщеннях і на вулиці з'єднання розміщують у коробках зі ступенем захисту IP54 і вище або використовують герметичні з'єднувачі. Для температури понад звичайну кімнатну перевіряйте допустимий діапазон у паспорті.
Що обрати для типових задач
| Задача | Рекомендоване рішення |
|---|---|
| Розподільна коробка освітлення або розеток | Пружинні або клеми з важелем на 2–5 провідників |
| Підключення люстри з гнучкими виводами | Клема з важелем — однодротова жила з одного боку, гнучка з іншого |
| Розведення нулів і PE у щиті | Шини N і PE або клеми на DIN-рейку відповідного кольору |
| Подовження кабелю на вулиці | Герметичний з'єднувач IP68 або гільза з термоусадкою з клеєм |
| Ввід кабелю великого перерізу в щит | Силові ввідні клеми або кабельні наконечники на шину |
Правильний монтаж
- Зачистіть жилу рівно на довжину, вказану на клемі. Мідь не повинна виступати з корпусу.
- Вставте провідник до упору і перевірте, потягнувши його.
- Для гвинтових клем затягуйте гвинт з потрібним моментом і через деякий час підтягніть, особливо на великих перерізах.
- Розмістіть з'єднання в коробці так, щоб клеми не були стиснуті і проводи не мали гострих перегинів. Як підібрати коробку, читайте в гайді як вибрати монтажну коробку.
Типові помилки
- Скрутка без ізоляції і пайки, замотана ізолентою.
- Гнучкий провід без наконечника в пружинній клемі.
- Мідь і алюміній в одній звичайній клемі.
- Клема з номінальним струмом меншим, ніж у автомата лінії.
- З'єднання, замуровані в стіну без коробки.
Що обрати в каталозі Електро-НВА
У розділі клемні колодки зібрані пружинні клеми, з'єднувальні та відгалужувальні клеми і прохідні клеми на DIN-рейку. Серед брендів — Takel, ETI, Schneider Electric. Увесь асортимент — у розділі клеми та з'єднання.
Часті запитання
Чи можна з'єднувати мідь і алюміній у клемі?
Лише в клемах, які прямо для цього призначені (з пастою або розділеними камерами). Звичайна скрутка міді й алюмінію з часом окислюється і нагрівається.
Які клеми підходять для гнучкого багатодротового проводу?
Клеми з важелем або гвинтові. Для пружинних push-in клем гнучку жилу заздалегідь обтискають наконечником НШВІ.
Скільки струму витримує клема?
Номінальний струм і допустимий переріз вказані на корпусі або в паспорті. Клема має бути розрахована не менше ніж на номінал автомата лінії.
Чи потрібно скручувати дроти перед установкою в клему?
Ні. У пружинні та гвинтові клеми кожен провідник заводять окремо, зачищений на довжину, вказану виробником.
Чи можна ставити клеми без коробки?
Ні. Будь-які з'єднання розміщують у монтажних або розподільних коробках, щоб до них був доступ і вони були захищені від пошкоджень.
